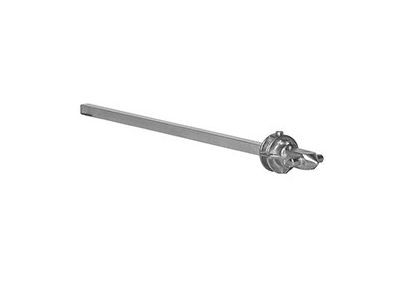

Trzpień do wersji ze sprzęgłem do pokręteł GAX66N-GAX66NB i blokady mechanicznej GAX6, dł. 300mm | GAX7300AN Lovato Electric

Opis i Kluczowe Cechy

Trzpień przedłużający o oznaczeniu GAX7300AN to wysokiej klasy komponent mechaniczny zaprojektowany przez renomowanego producenta aparatury łączeniowej, firmę Lovato Electric. Produkt ten został stworzony z myślą o rozbudowie systemów sterowania i odłączania w szafach sterowniczych, gdzie wymagane jest przeniesienie napędu z rozłącznika na elewację obudowy. Trzpień posiada długość znamionową wynoszącą 300 mm, co pozwala na precyzyjne dopasowanie głębokości montażu w rozdzielnicach o znacznych gabarytach. Wykonany z wytrzymałego materiału o wysokiej sztywności skrętnej, gwarantuje pewne i bezpieczne przełączanie styków nawet przy intensywnej eksploatacji przemysłowej.

• Kompatybilność z pokrętłami serii GAX66N oraz GAX66NB wyposażonymi w sprzęgło.
• Możliwość współpracy z blokadą mechaniczną typu GAX6, co podnosi standardy bezpieczeństwa obsługi.
• Długość 300 mm umożliwiająca swobodną adaptację w głębokich polach rozdzielczych.
• Wysoka odporność na odkształcenia mechaniczne podczas operacji łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi Lovato Electric, co zapewnia pełną kompatybilność z dedykowanymi rozłącznikami izolacyjnymi tej marki. Akcesorium spełnia wymagania stawiane elementom napędów mechanicznych w instalacjach niskiego napięcia, wspierając zachowanie stopnia ochrony IP oraz integralności mechanicznej całego układu sterowania zgodnie z normami IEC/EN 60947. Materiały użyte do produkcji są odporne na starzenie i wpływ środowiska przemysłowego.

Zastosowanie

Trzpień GAX7300AN znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i systemach automatyki. Jest niezbędnym elementem w sytuacjach, gdy rozłącznik zamontowany jest na tylnej płycie montażowej szafy, a operator musi mieć możliwość sterowania nim za pomocą pokrętła umieszczonego na drzwiach rozdzielnicy. Idealnie sprawdza się w:

• Rozdzielnicach głównych i obiektowych o dużej głębokości.
• Szafach sterowniczych maszyn, gdzie wymagane jest zachowanie bezpiecznego dystansu od elementów pod napięciem.
• Systemach blokad mechanicznych wymagających precyzyjnego przeniesienia momentu obrotowego.

Wskazówki Montażowe

Podczas instalacji trzpienia GAX7300AN należy zwrócić szczególną uwagę na osiowość układu. Nieosiowy montaż może prowadzić do przedwczesnego zużycia sprzęgła w pokrętle lub utrudniać płynną pracę rozłącznika. Trzpień o długości 300 mm może być przycinany do wymaganej długości roboczej, co pozwala na idealne dopasowanie do dystansu między aparatem a elewacją. Po przycięciu zaleca się stępienie krawędzi, aby ułatwić wprowadzenie trzpienia w gniazdo sprzęgła GAX66N/NB. Należy upewnić się, że trzpień jest stabilnie osadzony w gnieździe rozłącznika i zabezpieczony zgodnie z instrukcją producenta.

FAQ

• Czy trzpień można skracać? Tak, konstrukcja trzpienia pozwala na jego docięcie do pożądanej długości, co czyni go uniwersalnym rozwiązaniem dla różnych głębokości szaf.
• Z jakimi pokrętłami współpracuje ten model? Trzpień jest dedykowany do współpracy z pokrętłami ze sprzęgłem serii GAX66N oraz GAX66NB.
• Czy trzpień pasuje do blokady GAX6? Tak, produkt jest w pełni kompatybilny z blokadą mechaniczną GAX6, co pozwala na budowę zaawansowanych układów bezpieczeństwa.
