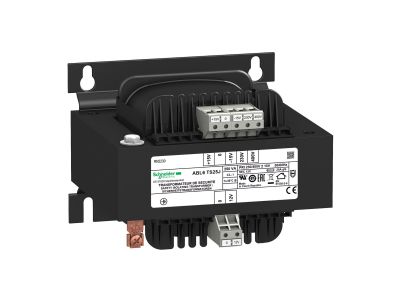

Transformator separacyjny napięcia, wejście 230(400)V, wyjście 1x12V, 250VA | ABL6TS25J Schneider Electric

Opis i Kluczowe Cechy

Transformator separacyjny ABL6TS25J to niezawodne źródło napięcia 12 V AC dla układów sterowania, zapewniające jednocześnie galwaniczne odseparowanie obwodu wtórnego od sieci zasilającej. Urządzenie przystosowane jest do zasilania napięciem 230 V lub 400 V AC, co umożliwia elastyczne włączenie w różne instalacje. Przy mocy znamionowej 250 VA transformator pozwala na bezpieczne zasilanie pojedynczych odbiorników lub grup urządzeń, takich jak styczniki, przekaźniki czy sygnalizatory.

• Napięcie wejściowe 230/400 V AC: uniwersalność zastosowania – możliwość podłączenia do sieci jednofazowej lub międzyfazowej bez konieczności stosowania dodatkowych przekształtników.
• Napięcie wyjściowe 12 V AC: bezpieczne napięcie niskie, idealne do zasilania obwodów sterowania niskonapięciowego, przekaźników i styczników.
• Moc znamionowa 250 VA: wystarczający zapas mocy do zasilania kilku urządzeń jednocześnie, przy zachowaniu stabilnej pracy.
• Separacja galwaniczna: izolacja obwodu wyjściowego od sieci zwiększa bezpieczeństwo personelu i chroni wrażliwe elementy sterowania przed przepięciami.
• Kompaktowa obudowa serii ABL6: łatwy montaż na szynie DIN oraz oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Transformator separacyjny ABL6TS25J został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami norm branżowych. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów Unii Europejskiej dotyczących niskiego napięcia i kompatybilności elektromagnetycznej. Wykonanie i materiały odpowiadają przepisom stosowanym w instalacjach przemysłowych i budynkowych.

Zastosowanie

Transformator ABL6TS25J sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne napięcie 12 V AC oraz separacja galwaniczna. Stosowany jest w układach sterowania maszyn, instalacjach automatyki budynkowej oraz w aplikacjach wymagających niskonapięciowych obwodów pomocniczych.

• Zasilanie styczników i przekaźników w szafach sterowniczych – gwarantuje niezawodne działanie cewek bez ryzyka przepięć.
• Zasilanie obwodów sygnalizacji i sterowania w instalacjach przemysłowych, w tym w górnictwie i rafinacji.
• Zasilanie przekaźników bezpieczeństwa oraz modułów wejść/wyjść w systemach PLC.
• Zasilanie niskonapięciowych odbiorników w instalacjach budynkowych – oświetlenie awaryjne, systemy przyzywowe.

Wskazówki Montażowe

Montaż transformatora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Transformator przeznaczony jest do montażu na szynie DIN (TH35) w rozdzielnicach lub szafach sterowniczych. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego obwodu. Zaleca się zachowanie odpowiednich odstępów od innych urządzeń w celu zapewnienia właściwego chłodzenia.

FAQ

• Czy transformator ABL6TS25J ma podświetlenie? Nie, jest to transformator separacyjny bez wbudowanego podświetlenia lub sygnalizacji – służy wyłącznie do zasilania i separacji galwanicznej.
• Jaki stopień ochrony IP posiada to urządzenie? W danych technicznych producenta nie podano konkretnego stopnia ochrony. Standardowo transformatory montowane wewnątrz rozdzielnic mają ochronę wynikającą z obudowy – zaleca się instalację w suchym pomieszczeniu w szafie o odpowiednim IP.
• Czy transformator pracuje w trybie ciągłym? Tak, jest przystosowany do pracy ciągłej przy mocy znamionowej 250 VA, pod warunkiem zapewnienia odpowiedniego chłodzenia i nieprzekraczania parametrów znamionowych.
