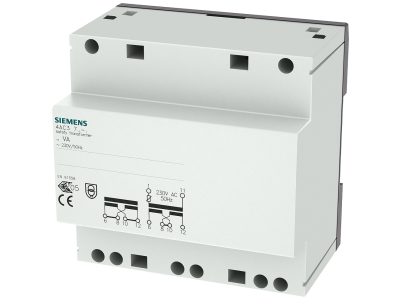

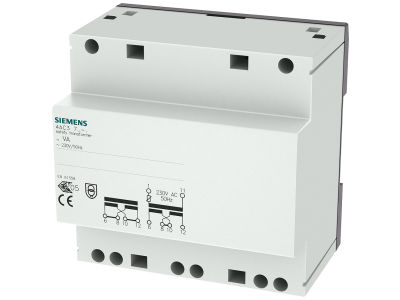

Transformator zabezpieczający, 40VA pierwotne AC 230V, 50Hz, wtórne 12V, 16V, 24V, 32V | 4AC3740-1 Siemens

Alternatywny kod produktu: 4AC37401

Opis i Kluczowe Cechy

Transformator zabezpieczający Siemens o symbolu 4AC3740-1 to urządzenie o mocy 40VA, przeznaczone do zasilania obwodów kontrolnych bezpiecznym niskim napięciem. Uzwojenie pierwotne przystosowane jest do napięcia AC 230V (50Hz), natomiast uzwojenie wtórne umożliwia wybór napięcia spośród 12V, 16V, 24V oraz 32V, co zapewnia elastyczność w doborze napięcia do konkretnego odbiornika. Dzięki wbudowanemu opornikowi PTC transformator jest chroniony przed zwarciem i umiarkowanym przeciążeniem, co zwiększa niezawodność i bezpieczeństwo instalacji.

• Moc znamionowa 40VA: Odpowiednia do zasilania obwodów sterowania, przekaźników pośrednich i styczników instalacyjnych w trybie pracy ciągłej.
• Wielonapięciowe uzwojenie wtórne (12V/16V/24V/32V): Pozwala na dopasowanie napięcia wyjściowego do wymagań konkretnych odbiorników bez konieczności stosowania dodatkowych przetwornic.
• Zintegrowane zabezpieczenie PTC: Chroni transformator przed skutkami zwarcia oraz umiarkowanego przeciążenia, wydłużając jego żywotność i minimalizując ryzyko awarii.
• Napięcie pierwotne 230V AC: Umożliwia podłączenie do standardowej sieci elektrycznej bez konieczności stosowania dodatkowych układów zasilania.
• Praca ciągła: Przystosowany do długotrwałego obciążenia, co czyni go niezawodnym źródłem napięcia dla układów sterowania w automatyce budynkowej i przemysłowej.

Zgodność z Normami

Transformator spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla transformatorów separacyjnych i zabezpieczających. W przypadku szczegółowych wymagań normatywnych zalecamy konsultację z dokumentacją techniczną producenta.

Zastosowanie

Transformator zabezpieczający Siemens 4AC3740-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, galwanicznie odseparowane napięcie niskie do zasilania obwodów sterowania. Sprawdza się zarówno w instalacjach infrastrukturalnych, jak i przemysłowych.

• Zasilanie styczników instalacyjnych i przekaźników pośrednich w rozdzielnicach elektrycznych.
• Zasilanie modułów sterujących PLC oraz układów automatyki budynkowej.
• Zasilanie obwodów sygnalizacji i oświetlenia bezpiecznego niskim napięciem.
• Separacja galwaniczna obwodów sterowania od sieci 230V – zwiększa bezpieczeństwo obsługi.

Wskazówki Montażowe

Montaż i podłączenie transformatora mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montować w rozdzielnicy elektrycznej na dedykowanej płycie montażowej lub szynie (zgodnie z dokumentacją producenta). Przekrój przewodów przyłączeniowych dobrać do spodziewanego prądu obciążenia. Moment dokręcania zacisków oraz sposób podłączenia uzwojeń wtórnych należy wykonać zgodnie z instrukcją dołączoną do produktu.

FAQ

• Jakie napięcia można uzyskać na uzwojeniu wtórnym? Transformator posiada zaczepy umożliwiające uzyskanie napięcia 12V, 16V, 24V lub 32V – w zależności od wybranego przyłącza.
• Czy transformator ma wbudowane zabezpieczenie przeciążeniowe? Tak, zastosowano opornik PTC, który chroni urządzenie przed skutkami zwarcia oraz umiarkowanego przeciążenia.
• Jaki jest stopień ochrony tego transformatora? W dostępnych danych technicznych nie podano konkretnego stopnia ochrony. Aparatura modułowa montowana w rozdzielnicy zazwyczaj charakteryzuje się stopniem ochrony IP20.
