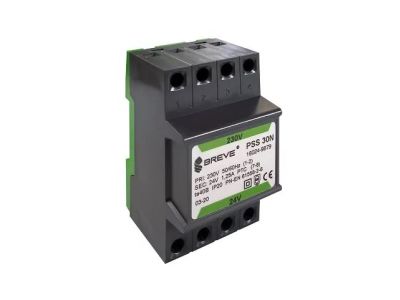

Transformator 1-fazowy modułowy PSS 30N 30VA 230/24V | 16024-9879 Breve-Tufvassons

Opis i Kluczowe Cechy

Transformator 1-fazowy modułowy PSS 30N o mocy znamionowej 30 VA to profesjonalne rozwiązanie zasilające zaprojektowane przez renomowanego producenta Breve-Tufvassons. Urządzenie służy do separacji obwodów oraz obniżania napięcia sieciowego 230 V AC do bezpiecznego poziomu 24 V AC. Dzięki swojej modułowej konstrukcji, transformator idealnie komponuje się z nowoczesną aparaturą modułową w rozdzielnicach elektrycznych. Moc znamionowa wynosząca 30 VA pozwala na stabilne zasilanie układów sterowania, sygnalizacji oraz automatyki budynkowej, gdzie wymagana jest wysoka niezawodność i ciągłość pracy. Obudowa wykonana z wysokiej jakości tworzywa zapewnia stopień ochrony IP20, co chroni komponenty wewnętrzne przed przypadkowym dotykiem części pod napięciem.

• Moc znamionowa: 30 VA – optymalna dla systemów sterowania i automatyki.
• Napięcie pierwotne: 230 V AC (50/60 Hz) – standardowe zasilanie sieciowe.
• Napięcie wtórne: 24 V AC – bezpieczne napięcie robocze dla urządzeń wykonawczych.
• Konstrukcja modułowa: Przystosowana do montażu na standardowej szynie DIN TS35.
• Izolacja klasy II: Zapewnia wysoki poziom bezpieczeństwa użytkowania bez konieczności uziemiania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje jego bezpieczeństwo i trwałość w warunkach przemysłowych. Transformator PSS 30N spełnia wymagania normy EN 61558-2-4 oraz EN 61558-2-6, co klasyfikuje go jako transformator separacyjny i bezpieczeństwa. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa niskonapięciowego. Zastosowanie materiałów o wysokiej klasie cieplnej izolacji (klasa B - 130°C) pozwala na pracę w temperaturze otoczenia do 40°C bez ryzyka degradacji uzwojeń.

Zastosowanie

Transformator PSS 30N znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezastąpiony w zasilaniu obwodów sterowniczych w szafach rozdzielczych, gdzie wymagane jest odseparowanie galwaniczne od sieci zasilającej. Idealnie sprawdza się w systemach inteligentnego domu (Smart Home) do zasilania sterowników, przekaźników oraz elektrozaczepów. W przemyśle wykorzystywany jest do zasilania czujników, aparatury pomiarowej oraz elementów sygnalizacyjnych pracujących na napięciu 24 V AC. Dzięki kompaktowej budowie modułowej, oszczędza cenne miejsce na szynie montażowej, co jest kluczowe w gęsto upakowanych rozdzielnicach.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Transformator PSS 30N jest przystosowany do zatrzaskiwania na szynie DIN TS35 (35 mm). Podczas instalacji należy zwrócić uwagę na zachowanie odpowiedniej wentylacji – zaleca się pozostawienie niewielkiego odstępu od innych urządzeń generujących ciepło, aby zapewnić optymalne chłodzenie konwekcyjne. Przewody zasilające oraz wyjściowe należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Przekrój znamionowy przewodów powinien być dobrany zgodnie z obciążeniem, jednak konstrukcja zacisków pozwala na pewne mocowanie typowych przewodów stosowanych w automatyce. Przed uruchomieniem należy upewnić się, że suma mocy odbiorników nie przekracza 30 VA.

FAQ

• Czy transformator posiada zabezpieczenie przeciwzwarciowe? Tak, seria PSS jest projektowana z myślą o bezpieczeństwie i zazwyczaj posiada wbudowane zabezpieczenia termiczne lub jest odporna na zwarcia (zależnie od specyfikacji serii), co chroni uzwojenia przed uszkodzeniem.
• Czy mogę zamontować ten transformator w dowolnej pozycji? Zaleca się montaż pionowy na szynie DIN, aby umożliwić naturalny przepływ powietrza przez otwory wentylacyjne w obudowie.
• Jakie jest maksymalne obciążenie prądowe na wyjściu 24V? Przy mocy 30 VA i napięciu 24 V, maksymalny prąd wyjściowy wynosi około 1,25 A.
• Czy urządzenie wymaga uziemienia? Nie, transformator wykonany jest w II klasie izolacji, co oznacza, że posiada wzmocnioną izolację i nie wymaga podłączenia przewodu ochronnego PE.
