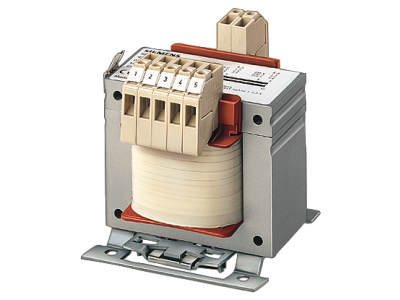

Transformator 1-faz. SITAS, Pn/Pn(S6)(kVA):0,16/0,49, U1n(V):600-575-550-525-500- 480-460-440-415-40 | 4AM3842-8ED40-0FA0 Siemens

Alternatywny kod produktu: 4AM38428ED400FA0

Opis i Kluczowe Cechy

Transformator 1-fazowy serii SITAS (symbol 4AM3842-8ED40-0FA0) to urządzenie przeznaczone do zasilania obwodów sterowniczych i pomocniczych w instalacjach przemysłowych. Oferuje moc znamionową ciągłą 0,16 kVA, a przy pracy przerywanej (cykl S6) aż 0,49 kVA, co pozwala na elastyczne dostosowanie do wymagań obciążenia. Wyposażono go w wieloodczepowe uzwojenie pierwotne o napięciach wejściowych od 600 V do 40 V, umożliwiające pracę w różnych sieciach energetycznych bez konieczności stosowania dodatkowych regulatorów.

• Moc ciągła 0,16 kVA / moc S6 0,49 kVA: Gwarantuje bezpieczne zasilanie odbiorników o stałym obciążeniu, a w cyklu przerywanym pozwala na chwilowe przeciążenie bez ryzyka przegrzania.
• Napięcie pierwotne: 600–575–550–525–500–480–460–440–415–40 V: Szeroki zakres odczepów umożliwia dopasowanie do lokalnej sieci (np. 400 V, 415 V, 480 V) przy zachowaniu stabilności napięcia wtórnego.
• Konstrukcja 1-fazowa, sucha (brak oleju): Kompaktowa obudowa ułatwia montaż w rozdzielnicach i szafach sterowniczych, eliminując ryzyko wycieków.
• Wysoka izolacja między uzwojeniami: Zapewnia bezpieczeństwo personelu i chroni podłączone urządzenia przed przepięciami.
• Certyfikat CE: Spełnia wymogi dyrektyw unijnych, co potwierdza zgodność z podstawowymi normami bezpieczeństwa.

Zgodność z Normami

Transformator został zaprojektowany zgodnie z obowiązującymi europejskimi standardami dla transformatorów sterowniczych. Posiada oznaczenie CE, które potwierdza spełnienie wymagań dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Do pełnej oceny zgodności z konkretnymi normami (np. IEC/EN 61558) zaleca się sprawdzenie dokumentacji producenta.

Zastosowanie

Transformator 1-fazowy SITAS znajduje zastosowanie wszędzie tam, gdzie niezbędne jest niezawodne zasilanie obwodów sterowniczych – w automatyce przemysłowej, instalacjach HVAC oraz systemach bezpieczeństwa.

• Zasilanie układów sterowania maszyn i urządzeń produkcyjnych (przekaźniki, styczniki, PLC).
• Dostarczanie napięcia pomocniczego dla sygnalizacji i systemów alarmowych.
• Współpraca z przekształtnikami energoelektronicznymi jako źródło napięcia pomocniczego.
• Zastosowanie w rozdzielnicach budynkowych do separacji galwanicznej obwodów sterowniczych od sieci głównej.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub płycie montażowej – sposób montażu określa instrukcja producenta. Przekroje przewodów należy dobrać do prądu znamionowego zgodnie z normami (np. PN-IEC 60364). Moment dokręcania zacisków i kolejność podłączania odczepów muszą być zgodne z dokumentacją techniczną. Przed pierwszym uruchomieniem należy sprawdzić ciągłość izolacji oraz ustawienie odczepów napięcia pierwotnego odpowiednio do wartości sieci.

FAQ

• Jaką moc mogę uzyskać z transformatora w trybie ciągłym, a jaką w przerywanym? Moc ciągła wynosi 0,16 kVA, natomiast przy pracy przerywanej (cykl S6) dopuszczalna jest moc 0,49 kVA. W trybie S6 urządzenie może pracować z wyższym obciążeniem przez krótki czas, po którym następuje okres schładzania.
• Czy transformator jest przystosowany do montażu na szynie DIN? Tak, konstrukcja przewiduje montaż na szynie TH35 (DIN) lub bezpośrednio na płycie. Dokładny sposób montażu oraz wymiary znajdują się w karcie katalogowej producenta.
• Jakie napięcie wtórne uzyskam? W dostarczonych danych nie podano napięcia wtórnego. Należy je sprawdzić w pełnej specyfikacji katalogowej dla danego indeksu – dostępne są warianty z różnymi napięciami wyjściowymi (np. 24 V AC, 230 V AC).
