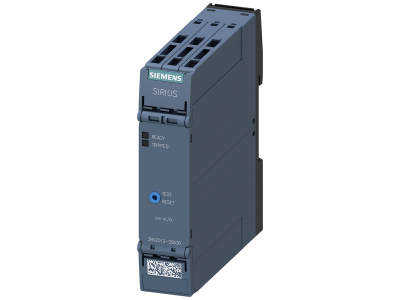

Termistorowy przekaźnik ochronny silnika standard przyłącze sprężynowe 2 zestyki przełącz. AC/DC 24V | 3RN2012-2BA30 Siemens

Alternatywny kod produktu: 3RN20122BA30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2 (symbol 3RN2012-2BA30) z przyłączem sprężynowym Push-in, wyposażony w dwa zestyki przełączne i zasilany napięciem AC/DC 24 V. Przeznaczony do bezpośredniego pomiaru temperatury uzwojenia silnika za pomocą czujników PTC, co eliminuje konieczność parametryzacji i zapewnia precyzyjną ochronę przed przegrzaniem – również w strefach zagrożonych wybuchem (ATEX).

• Bezpośredni pomiar temperatury uzwojenia (czujniki PTC): Eliminuje potrzebę parametryzacji – urządzenie automatycznie dopasowuje się do charakterystyki silnika, zapewniając niezawodną ochronę nawet przy ciężkim rozruchu, częstym przełączaniu czy niewystarczającym chłodzeniu.
• Dwa zestyki przełączne (2CO): Umożliwiają separację obwodu sterującego i sygnalizacyjnego, co upraszcza integrację z układami PLC lub stycznikami.
• Zasilanie AC/DC 24 V: Szeroki zakres napięcia roboczego i uniwersalność – urządzenie może być stosowane zarówno w instalacjach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych zasilaczy.
• Diody LED do szybkiej diagnostyki błędów: Wizualna sygnalizacja stanu pracy i alarmów przyspiesza lokalizację usterek oraz skraca czas przestoju maszyny.
• Przyłącze sprężynowe Push-in: Szybki i bezobsługowy montaż przewodów bez użycia narzędzi – skraca czas instalacji i eliminuje ryzyko poluzowania połączeń.

Zgodność z Normami

Przekaźnik posiada dopuszczenie ATEX do stosowania w atmosferach wybuchowych gazu i pyłu. Urządzenie spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Konstrukcja odporna na warunki klimatyczne oraz zabezpieczona przed przypadkowym dotknięciem części pod napięciem. Produkt zgodny z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2012-2BA30 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników przed przegrzaniem – szczególnie w nietypowych warunkach pracy oraz w strefach zagrożonych wybuchem.

• Ochrona silników w strefach zagrożonych wybuchem gazu lub pyłu (ATEX) – bezpośredni pomiar temperatury uzwojenia zwiększa bezpieczeństwo.
• Sterowanie odbiornikami w aplikacjach z ciężkim rozruchem, częstym przełączaniem lub ograniczonym chłodzeniem – zapobiegawcza eliminacja przewymiarowania silnika.
• Integracja z układami automatyki budynkowej i przemysłowej – sygnalizacja stanu poprzez zestyki przełączne oraz diody LED ułatwia diagnostykę.
• Modernizacja istniejących instalacji – przyłącze Push-in oraz możliwość montażu na szynie TH35 lub za pomocą adaptera śrubowego (wyposażenie dodatkowe) skracają czas przezbrojenia.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub z użyciem adaptera do mocowania śrubowego (akcesoria dodatkowe). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styków – zaleca się przestrzeganie momentów dokręcania podanych w dokumentacji producenta. Przy przyłączu sprężynowym Push-in należy używać przewodów o odpowiedniej sztywności i końcówkach – nie wymaga narzędzi.

FAQ

• Czy przekaźnik posiada diody LED do diagnostyki? Tak, urządzenie wyposażone jest w diody LED sygnalizujące stan pracy i ewentualne błędy, co umożliwia szybką lokalizację usterek.
• Jakie napięcie zasilania jest wymagane? Przekaźnik przeznaczony jest do zasilania napięciem AC/DC 24 V – może być stosowany zarówno w obwodach prądu przemiennego, jak i stałego.
• Czy można używać tego przekaźnika w strefach zagrożonych wybuchem? Tak, produkt posiada dopuszczenie ATEX do ochrony silników w atmosferach wybuchowych gazu i pyłu. Montaż w strefach Ex musi być zgodny z obowiązującymi przepisami.
