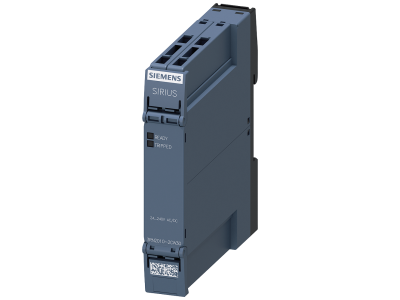

Termistorowy przekaźnik ochronny silnika, standard, przyłącze sprężynowe, 1NO, 1NC, AC/DC 24-240V | 3RN2010-2CW30 Siemens

Alternatywny kod produktu: 3RN20102CW30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2 (symbol 3RN2010-2CW30) firmy Siemens zapewnia bezpośrednią ochronę uzwojeń przed przegrzaniem dzięki pomiarowi temperatury za pomocą czujników PTC lub wyłączników bimetalowych. Wyposażony w zestyk 1NO i 1NC oraz przyłącze sprężynowe (Push-in) umożliwia szybki i bezobsługowy montaż. Napięcie zasilania AC/DC od 24 do 240 V sprawia, że urządzenie nadaje się do pracy w różnych instalacjach bez konieczności zmiany konfiguracji.

• Bezpośredni pomiar temperatury uzwojenia: chroni silnik w nietypowych warunkach (ciężki rozruch, częste przełączanie, niewystarczające chłodzenie) i zapobiega przewymiarowaniu napędu.
• Przyłącze sprężynowe (Push-in): skraca czas montażu – przewody podłącza się bez użycia narzędzi, co zwiększa wydajność prac instalacyjnych.

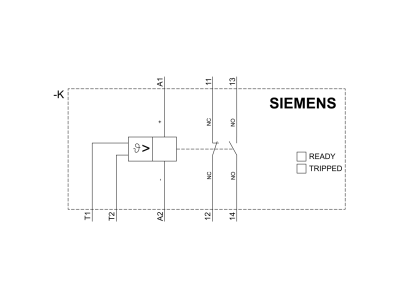

• Zestyk 1NO i 1NC: umożliwia zarówno sygnalizację stanu, jak i odłączenie obwodu sterowniczego w przypadku przekroczenia temperatury granicznej.
• Szeroki zakres napięcia zasilania AC/DC 24-240 V: uniwersalne zastosowanie w instalacjach prądu przemiennego i stałego bez konieczności wymiany przekaźnika.
• Diody LED diagnostyczne: zapewniają szybkie rozpoznanie stanu pracy i ułatwiają lokalizację uszkodzeń w rozdzielnicy.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Wykonany zgodnie z wytycznymi międzynarodowych aprobat (szczegóły dostępne w karcie katalogowej). Urządzenie jest odporne na warunki klimatyczne i zabezpieczone przed przypadkowym dotknięciem części pod napięciem.

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2010-2CW30 przeznaczony jest do monitorowania temperatury uzwojeń silników elektrycznych w instalacjach przemysłowych i budynkowych. Sprawdza się tam, gdzie tradycyjny wyłącznik termiczny nie jest w stanie wykryć przegrzania spowodowanego specyficzną pracą silnika.

• Ochrona silników asynchronicznych w napędach o ciężkim rozruchu lub częstym hamowaniu (np. pompy, wentylatory, sprężarki).
• Monitorowanie temperatury uzwojeń w silnikach pracujących w ograniczonych warunkach chłodzenia (małe obudowy, wysoka temperatura otoczenia).
• Współpraca z przekaźnikami, stycznikami i sterownikami PLC – sygnał zestyku NC może być użyty do wyłączenia obwodu głównego, a NO do sygnalizacji alarmu.
• Stosowanie w szafach sterowniczych i rozdzielnicach jako element układu zabezpieczeń silnikowych – montaż na szynie TH35.

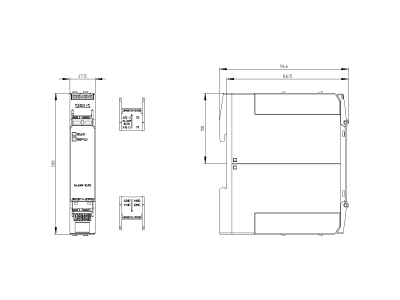

Wskazówki Montażowe

Montaż przekaźnika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN). Do podłączenia przewodów stosować przyłącze sprężynowe – zalecany przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Moment dokręcania (jeśli dotyczy elementów zaciskowych) należy stosować zgodnie z danymi na obudowie lub w karcie katalogowej. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń czujników PTC lub bimetalowych.

FAQ

• Czy przekaźnik wymaga parametryzacji po podłączeniu czujników? Nie – współpraca z czujnikami PTC lub wyłącznikami bimetalowymi jest automatyczna, nie ma potrzeby ustawiania progów temperatury.
• Jakie napięcie zasilania może być podane na zaciski? Urządzenie zasilane jest napięciem AC lub DC w zakresie 24‑240 V. Należy bezwzględnie przestrzegać polaryzacji przy zasilaniu stałym – oznaczenia zacisków znajdują się na obudowie.
• Czy diody LED działają przy braku zasilania czujników? Diody sygnalizują stan wewnętrznego układu analizującego – informują o gotowości i ewentualnym błędzie. Świecą tylko przy podanym napięciu zasilania przekaźnika.
