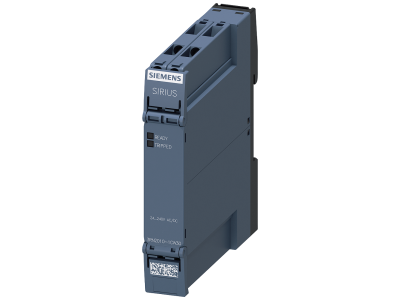

Termistorowy przekaźnik ochronny silnika, standard, przyłącze śrubowe, 1NO, 1NC, AC/DC 24-240V | 3RN2010-1CW30 Siemens

Alternatywny kod produktu: 3RN20101CW30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika Siemens SIRIUS 3RN2010-1CW30 (standard, przyłącze śrubowe) zabezpiecza silniki przed przegrzaniem poprzez bezpośredni pomiar temperatury uzwojenia. Wyposażony w jeden styk normalnie otwarty (1NO) i jeden normalnie zamknięty (1NC), pracuje w szerokim zakresie napięć zasilania AC/DC 24-240 V, co zapewnia uniwersalność zastosowania w instalacjach przemysłowych i budynkowych. Dzięki współpracy z czujnikami PTC lub wyłącznikami bimetalowymi nie wymaga konfiguracji – parametryzacja odbywa się automatycznie.

• Bezpośredni pomiar temperatury uzwojenia: Ochrona silnika w nietypowych warunkach (ciężki rozruch, hamowanie, częste przełączanie, niewystarczające chłodzenie) pozwala uniknąć przewymiarowania i wydłuża żywotność napędu.
• Współpraca z czujnikami PTC i wyłącznikami bimetalowymi: Automatyczna parametryzacja – brak konieczności ręcznego ustawiania progów, co skraca czas montażu i eliminuje błędy konfiguracji.
• Diody LED do diagnostyki: Szybkie wizualne wskazanie stanu pracy i błędów (np. zadziałanie przekaźnika, uszkodzenie czujnika), ułatwia serwis i rozwiązywanie problemów.
• Szeroki zakres napięcia zasilania AC/DC 24-240 V: Możliwość stosowania w różnych sieciach bez konieczności zmiany konfiguracji – uniwersalność w instalacjach globalnych.

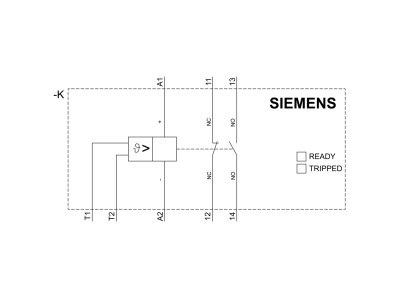

• Styki 1NO + 1NC: Oddzielna sygnalizacja zadziałania ochrony (NC rozwiera się przy przegrzaniu) i sygnalizacja zezwolenia na rozruch (NO zwierany po ostygnięciu) – elastyczne sterowanie stycznikami lub PLC.

Zgodność z Normami

Przekaźnik posiada certyfikat CE oraz międzynarodowe aprobaty (m.in. cULus, ATEX w zależności od wariantu). Spełnia wymagania europejskich norm dla aparatury ochronnej silników. Montaż zgodny z dyrektywą niskonapięciową (LVD) i normami dla rozdzielnic niskiego napięcia.

Zastosowanie

Przekaźnik dedykowany jest do ochrony silników trójfazowych i jednofazowych w trudnych warunkach eksploatacji, gdzie standardowe zabezpieczenia termiczne mogą być niewystarczające. Sprawdza się w następujących scenariuszach:

• Silniki pracujące w ciężkim rozruchu (pompy głębinowe, wentylatory, sprężarki) – zapobiega przegrzaniu uzwojeń podczas przeciążeń rozruchowych.
• Napędy z częstym przełączaniem (dźwigi, przenośniki, bramy) – szybka reakcja na wzrost temperatury nawet przy krótkich cyklach pracy.
• Automatyka budynkowa i przemysłowa – sygnalizacja stanu ochrony do systemów nadrzędnych (PLC, BMS) poprzez styki pomocnicze.
• Instalacje z ograniczonym chłodzeniem (szafy sterownicze bez wentylacji, warunki wysokiej temperatury otoczenia) – bezpośrednia kontrola temperatury uzwojenia zamiast pomiaru prądu.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przekaźnik przeznaczony jest do szyny montażowej TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od sieci. Przekrój przewodów dobierz do prądu obwodu (zgodnie z dokumentacją producenta). Moment dokręcania zacisków śrubowych – patrz instrukcja montażu (zwykle 0,5-0,6 Nm). Nie przekraczaj maksymalnego przekroju przewodów podanego w karcie katalogowej.

FAQ

• Czy przekaźnik posiada diody LED sygnalizujące stan? Tak. Dwie diody LED (zielona i czerwona) informują o stanie pracy przekaźnika: gotowość, zadziałanie, błąd czujnika. Umożliwiają szybką diagnostykę bez użycia mierników.
• Jaki jest stopień ochrony (IP) tego urządzenia? Stopień ochrony nie został podany w danych technicznych produktu. Standardowo dla aparatury modułowej w rozdzielnicy wnętrzowej przyjmuje się IP20, jednak szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Jaki jest tryb pracy styków – są zwierne czy rozwierne? Styk 1NO jest normalnie otwarty (zwiera się po zadziałaniu przekaźnika), a styk 1NC jest normalnie zamknięty (rozwiera się przy przegrzaniu). W stanie spoczynkowym (brak przegrzania) NC jest zwarty, NO rozwarty.
