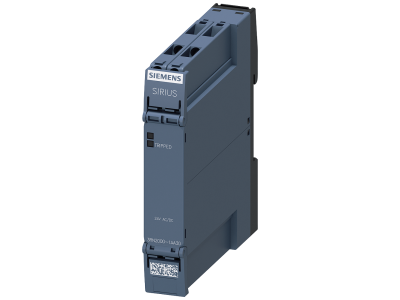

Termistorowy przekaźnik ochronny silnika, kompaktowy przyłącze śrubowe 1 zestyk przełączny AC/DC 24V | 3RN2000-1AA30 Siemens

Alternatywny kod produktu: 3RN20001AA30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika Siemens SIRIUS 3RN2000-1AA30 to kompaktowe urządzenie z przyłączem śrubowym i jednym zestykiem przełącznym (1CO), zasilane napięciem AC/DC 24 V. Dzięki bezpośredniemu pomiarowi temperatury uzwojenia silnika za pomocą czujników PTC lub wyłączników bimetalowych zapewnia prewencyjną ochronę przed przegrzaniem w nietypowych warunkach pracy, takich jak ciężki rozruch, częste przełączanie czy niewystarczające chłodzenie. Wbudowane diody LED umożliwiają szybką diagnostykę błędów.

• Zestyk przełączny 1CO (SPDT): Umożliwia odłączenie zasilania stycznika lub sygnalizację alarmu w przypadku przekroczenia temperatury granicznej, zwiększając bezpieczeństwo eksploatacji silnika.
• Zasilanie AC/DC 24 V: Szeroki zakres napięcia sterowniczego pozwala na stosowanie zarówno w instalacjach prądu przemiennego, jak i stałego, upraszczając integrację z różnymi układami automatyki.
• Bezpośredni pomiar temperatury uzwojenia: Czujniki PTC lub bimetalowe montowane w silniku umożliwiają ochronę nawet w trudnych warunkach rozruchu i hamowania, eliminując potrzebę przewymiarowania silnika.
• Diody LED diagnostyczne: Wskaźniki stanu (np. gotowość, błąd) skracają czas lokalizacji usterki bez konieczności używania mierników.

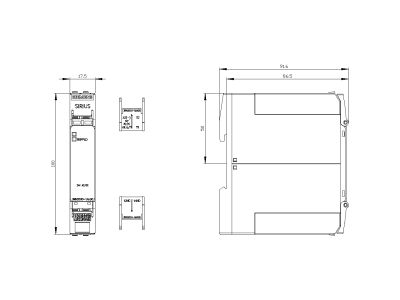

• Kompaktowa obudowa z przyłączem śrubowym: Łatwy montaż na szynie TH35 (lub śrubowy z adapterem) oraz pewne łączenie przewodów bez użycia narzędzi specjalnych.

Zgodność z Normami

Przekaźnik 3RN2000-1AA30 spełnia wymagania międzynarodowych norm i posiada certyfikat CE. Urządzenie jest odporne na warunki klimatyczne oraz zabezpieczone przed przypadkowym dotknięciem elementów pod napięciem. Dzięki konstrukcji zgodnej z europejskimi standardami może być stosowane w instalacjach przemysłowych i budynkowych na całym świecie.

Zastosowanie

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2 jest przeznaczony do monitorowania temperatury uzwojeń silników asynchronicznych i zapewnienia bezpiecznego wyłączenia w przypadku przegrzania. Sprawdza się w aplikacjach wymagających niezawodnej ochrony termicznej bez konieczności parametryzacji.

• Ochrona silników w napędach pomp, wentylatorów i sprężarek pracujących w zmiennym obciążeniu.
• Zabezpieczenie silników w procesach o częstym rozruchu, hamowaniu lub długotrwałym przeciążeniu (np. w transporcie, obróbce skrawaniem).
• Integracja z układami automatyki budynkowej i przemysłowej (PLC, styczniki) poprzez sygnał przełączny 1CO.
• Zastosowanie w instalacjach, gdzie wymagana jest szybka diagnostyka awarii – diody LED ułatwiają odczyt stanu.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy mocować na szynie TH35 (zgodnie z DIN) lub za pomocą dedykowanego adaptera do montażu śrubowego. Przekrój przewodów przyłączeniowych dobrać do obciążenia prądowego oraz zgodnie z dokumentacją techniczną. Moment dokręcania zacisków śrubowych stosować według danych producenta. Przed pierwszym uruchomieniem sprawdzić prawidłowość połączeń czujników PTC lub bimetalowych.

FAQ

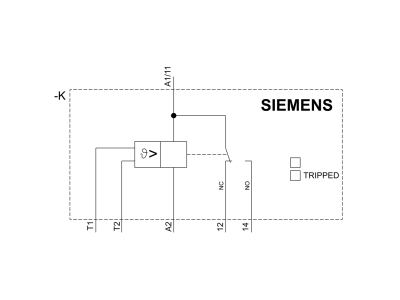

• Czy przekaźnik wymaga zasilania zewnętrznego? Tak, urządzenie jest przystosowane do napięcia sterowniczego AC/DC 24 V – należy podać napięcie pomocnicze na odpowiednie zaciski zgodnie ze schematem podłączenia.
• Jakie czujniki temperatury można podłączyć? Przekaźnik współpracuje z czujnikami PTC (termistorami) lub wyłącznikami bimetalowymi zainstalowanymi w uzwojeniu silnika. Nie wymaga parametryzacji – reakcja następuje po przekroczeniu progu zadziałania czujnika.
• Jaki jest stopień ochrony urządzenia? Przekaźnik charakteryzuje się ochroną przed przypadkowym dotknięciem oraz odpornością na warunki klimatyczne. Dokładny stopień IP nie został podany w danych producenta – zaleca się montaż w rozdzielnicy o odpowiedniej szczelności (typowe IP20 dla aparatury modułowej).
