Tablica licznikowa TLR-3F (N+PE) z szybką 480x200mm, szara | 10.1A Elektro-Plast Opatówek

Opis i Kluczowe Cechy

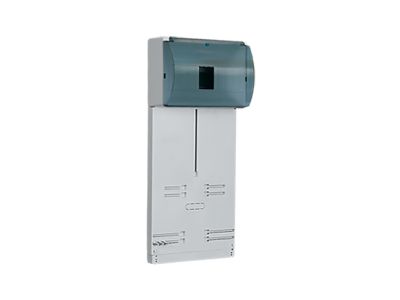

Tablica licznikowa TLR-3F (N+PE) o wymiarach 480x200mm to profesjonalne rozwiązanie od renomowanego producenta Elektro-Plast, zaprojektowane z myślą o bezpiecznym i estetycznym montażu aparatury pomiarowej oraz zabezpieczającej. Produkt charakteryzuje się solidną konstrukcją w kolorze szarym, która doskonale komponuje się z nowoczesnymi instalacjami elektrycznymi. Kluczowym elementem konstrukcyjnym jest zintegrowana szybka rewizyjna, która umożliwia bieżący odczyt stanu licznika bez konieczności otwierania obudowy, co znacząco podnosi komfort eksploatacji.

• Modułowość: W dolnej części tablicy przygotowano specjalne osłabienia, które pozwalają na montaż od 1 do 9 modułów aparatury modułowej, co daje dużą elastyczność przy projektowaniu rozdzielnicy.
• Wspornik TH 35: Fabrycznie zamontowana szyna standardu Euroszyna (TH 35) umożliwia błyskawiczne osadzenie wyłączników nadprądowych, ograniczników przepięć czy rozłączników izolacyjnych.
• System zaciskowy: Tablica została wyposażona w dedykowane listwy z płaskownikami, które gwarantują pewne i trwałe przyłączenie przewodów w torach neutralnym (N) oraz ochronnym (PE).

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Zastosowane materiały izolacyjne zapewniają odpowiednią odporność na temperaturę oraz prądy pełzające. Tablica TLR-3F spełnia wymagania techniczne stawiane obudowom rozdzielczym niskiego napięcia, co potwierdza jej przydatność do stosowania w budownictwie mieszkaniowym oraz obiektach użyteczności publicznej.

Zastosowanie

Tablica TLR-3F znajduje szerokie zastosowanie w instalacjach trójfazowych (3F). Jest idealnym wyborem do:

• Montażu liczników energii elektrycznej w budynkach jednorodzinnych i wielorodzinnych.
• Tworzenia punktów rozdziału energii w warsztatach i małych zakładach produkcyjnych.
• Modernizacji starych instalacji, gdzie wymagane jest estetyczne ukrycie aparatury pomiarowej i zabezpieczającej w jednej obudowie.

Wskazówki Montażowe

Montaż tablicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Wykorzystaj fabryczne osłabienia, aby precyzyjnie dopasować przestrzeń pod wymaganą liczbę modułów (maksymalnie 9).
• Prowadzenie przewodów: Dzięki przemyślanej konstrukcji, przewody zasilające oraz odpływowe można prowadzić w sposób uporządkowany, wykorzystując listwy N i PE dla zachowania przejrzystości instalacji.
• Moment dokręcania: Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania śrub na listwach zaciskowych, aby uniknąć przegrzewania się styków pod obciążeniem.

FAQ

• Czy tablica posiada w zestawie szynę DIN? Tak, produkt jest wyposażony w standardowy wspornik TH 35 (Euroszyna) pozwalający na montaż aparatury modułowej.
• Ile modułów zmieści się w dolnej części tablicy? Konstrukcja przewiduje miejsce na od 1 do 9 modułów, zależnie od wyłamanych osłabień.
• Czy tablica nadaje się do instalacji 3-fazowej? Tak, model TLR-3F jest dedykowany do układów trójfazowych i posiada odpowiednie wymiary oraz wyposażenie (listwy N+PE).
