Tablica licznikowa TLR-1F FR (N+PE), szara | 10.201 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

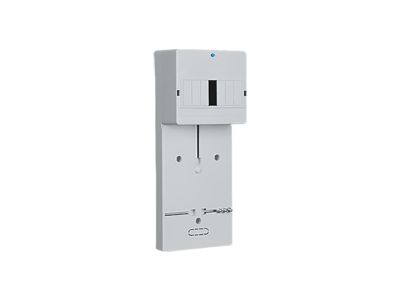

Tablica licznikowa TLR-1F FR (N+PE) w kolorze szarym (symbol 10.201) to kompaktowe rozwiązanie do montażu aparatury modułowej w instalacjach licznikowych i rozdzielczych. Wyposażona w szynę TH35 (EUROSZYNA) umożliwiającą szybki montaż aparatów modułowych oraz listwy z płaskownikami dla przyłączenia przewodów w torach N i PE.

• Osłabienia pod aparaty 1–9 modułów: Umożliwiają elastyczne rozmieszczenie aparatów o różnej szerokości, od 1 do 9 modułów, bez konieczności dodatkowej obróbki mechanicznej.
• Wspornik TH35 (EUROSZYNA): Zapewnia standardowy montaż aparatów modułowych zgodny z powszechnie stosowanym systemem szyn DIN 35 mm.
• Listwy N i PE z płaskownikami: Ułatwiają bezpieczne i przejrzyste przyłączenie przewodów neutralnych i ochronnych, porządkując rozdział torów w rozdzielnicy.
• Kolor szary: Neutralny wygląd pasujący do większości rozdzielnic i szaf elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących rozdzielnic i osprzętu tablicowego. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Tablica licznikowa TLR-1F FR przeznaczona jest do stosowania w instalacjach elektrycznych jako rozdzielnica licznikowa lub podlicznikowa. Sprawdza się w budynkach mieszkalnych, komercyjnych oraz przemysłowych.

• Montaż liczników energii elektrycznej i aparatury zabezpieczającej (wyłączniki nadprądowe, różnicowoprądowe, styczniki).
• Rozdział obwodów odbiorczych z wydzieleniem torów neutralnego (N) i ochronnego (PE).
• Stosowanie w systemach automatyki budynkowej jako podrozdzielnica dla sterowników i zasilaczy.
• Instalacje tymczasowe i budowlane wymagające szybkiego montażu aparatów modułowych na szynie TH35.

Wskazówki Montażowe

Montaż tablicy oraz podłączanie aparatów może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Tablicę należy mocować na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów dobrać do prądu obciążenia zgodnie z normami. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania zacisków stosować według dokumentacji producenta.

FAQ

• Czy tablica posiada gotowe listwy N i PE? Tak, tablica wyposażona jest w listwy z płaskownikami umożliwiające przyłączenie przewodów neutralnych i ochronnych.
• Ile maksymalnie modułów można zamontować w tablicy? Tablica posiada osłabienia od 1 do 9 modułów, co pozwala na montaż aparatów o łącznej szerokości do 9 modułów.
• Czy szyna TH35 jest kompatybilna ze standardową szyną DIN? Tak, wspornik TH35 odpowiada standardowej szynie DIN 35 mm, powszechnie stosowanej w aparaturze modułowej.
