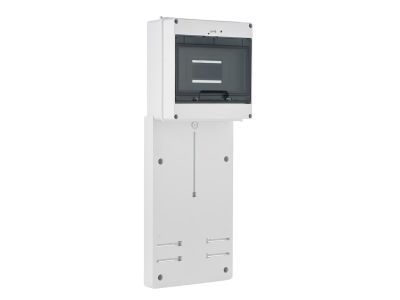

Tablica licznikowa 3-fazowa 518x197, 9 modułów EP + S, IP20, biała | 0114-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Tablica licznikowa 3-fazowa typu 3F9S od renomowanego producenta Elektro-Plast Nasielsk to profesjonalne rozwiązanie przeznaczone do montażu aparatury pomiarowej oraz zabezpieczającej w instalacjach niskiego napięcia. Produkt charakteryzuje się zintegrowanym miejscem na 9 modułów w standardzie DIN (S), co pozwala na wygodną zabudowę wyłączników nadprądowych, różnicowoprądowych lub innych aparatów modułowych bezpośrednio pod licznikiem. Wyposażenie tablicy w transparentną szybkę rewizyjną umożliwia szybką inspekcję stanu zabezpieczeń bez konieczności demontażu obudowy.

Konstrukcja została wykonana z wysokiej jakości tworzywa w kolorze białym, co zapewnia estetyczny wygląd i trwałość. W zestawie znajdują się fabrycznie zamontowane listwy zaciskowe N oraz PE. Każda z listew (N i PE) oferuje konfigurację 1x(7x10mm² + 2x16mm²), co gwarantuje pewne i bezpieczne połączenie przewodów o różnych przekrojach, minimalizując ryzyko przegrzania styków przy dużych obciążeniach prądowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa, co potwierdzają certyfikaty zgodności z normami:

• PN-EN 62208:2011 – Norma określająca ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych, co gwarantuje wytrzymałość mechaniczną i odporność na czynniki zewnętrzne.
• PN-EN 61439-1 – Norma definiująca wymagania dla rozdzielnic i sterownic niskonapięciowych, zapewniająca bezpieczeństwo użytkowania oraz kompatybilność elektromagnetyczną i termiczną.

Zastosowanie

Tablica 3F9S znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym wyborem do:

• Montażu trójfazowych liczników energii elektrycznej w układach bezpośrednich.
• Tworzenia kompaktowych punktów rozdziału energii w mieszkaniach i biurach.
• Modernizacji istniejących instalacji elektrycznych, gdzie wymagane jest estetyczne połączenie licznika z polem bezpiecznikowym.
• Zastosowań wewnątrzbudynkowych, gdzie wymagany jest stopień ochrony IP20.

Wskazówki Montażowe

Montaż tablicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Wymiary montażowe: Całkowite wymiary tablicy to 200 mm szerokości, 524,6 mm wysokości oraz 30 mm głębokości, co należy uwzględnić przy planowaniu miejsca na ścianie.
• Podłączenie zacisków: Przewody neutralne (N) oraz ochronne (PE) należy osadzić w dedykowanych zaciskach, dbając o odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny.
• Stopień ochrony: Ze względu na klasę szczelności IP20, tablica jest przeznaczona wyłącznie do montażu w pomieszczeniach suchych, wolnych od nadmiernego zapylenia i bezpośredniego działania wody.
• Organizacja okablowania: Przemyślana konstrukcja pozwala na estetyczne ułożenie przewodów pod licznikiem i za szyną TH-35.

FAQ

• Czy tablica zawiera szynę DIN pod zabezpieczenia? Tak, tablica posiada zintegrowane miejsce na 9 modułów, co obejmuje standardową szynę montażową.
• Jakie przewody można podłączyć do listew N i PE? Listwy pozwalają na podłączenie do siedmiu przewodów o przekroju do 10 mm² oraz dwóch przewodów o przekroju do 16 mm² na każdą z szyn.
• Czy produkt posiada szybkę ochronną? Tak, sekcja przeznaczona na 9 modułów zabezpieczeń jest wyposażona w przezroczystą szybkę typu 3F9S.
• Jaki jest kolor obudowy? Tablica wykonana jest w standardowym kolorze białym, pasującym do większości wnętrz technicznych i mieszkalnych.
