Tablica 3-fazowa S IP20 200x524,6x30mm biała | 0113-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

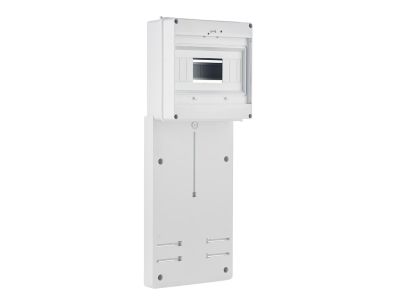

Tablica 3-fazowa o symbolu 0113-00 to szafka rozdzielcza wykonana w kolorze białym, przeznaczona do montażu 9 modułów aparatury modułowej na standardowej szynie DIN TH35. Dzięki kompaktowym wymiarom 200x524,6x30mm oraz stopniowi ochrony IP20 zapewnia bezpieczne i estetyczne rozmieszczenie zabezpieczeń w instalacjach niskiego napięcia. W komplecie dostarczane są zaciski PE i N, co skraca czas montażu i ułatwia wykonanie poprawnej sieci ochronnej.

• 9 modułów: pozwala na zabudowę do 9 aparatów modułowych, np. wyłączników nadprądowych, różnicowoprądowych lub styczników, umożliwiając zwartą i uporządkowaną rozdzielnicę.
• Wymiary 200x524,6x30mm: płaska, oszczędna konstrukcja (głębokość 30 mm) ułatwia montaż w ograniczonych przestrzeniach, np. w szafkach lub korytarzach.
• Stopień ochrony IP20: chroni wnętrze przed dostępem ciał stałych o średnicy ≥12,5 mm, odpowiednia do instalacji w suchych pomieszczeniach wewnętrznych.
• Zaciski PE+N w komplecie: gotowa listwa ochronna i neutralna skraca czas instalacji i zapewnia prawidłowe uziemienie oraz rozdział przewodu neutralnego.
• Kolor biały: eleganckie wykończenie pasujące do większości wnętrz, nie rzuca się w oczy.

Zgodność z Normami

Tablica została zaprojektowana zgodnie z normami PN-EN 62208:2011 (wymagania ogólne dla obudów rozdzielnic) oraz PN-EN 61439-1 (postanowienia ogólne dla zestawów rozdzielczych). Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Tablica 3-fazowa 0113-00 znajduje zastosowanie w rozdzielniach głównych i podrozdzielniach budynków mieszkalnych, biurowych oraz lekkiego przemysłu. Idealnie sprawdza się tam, gdzie potrzebna jest kompaktowa rozdzielnica o niewielkiej głębokości.

• Rozdzielanie obwodów 3-fazowych w domach jednorodzinnych i mieszkaniach.
• Wydzielenie obwodów oświetleniowych, gniazd wtykowych oraz obwodów siłowych.
• Montaż w małych warsztatach lub pomieszczeniach gospodarczych jako podrozdzielnica.
• W systemach automatyki budynkowej – jako szafka na sterowniki PLC i przekaźniki modułowe.

Wskazówki Montażowe

Montaż tablicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP) i po bezwzględnym odłączeniu napięcia zasilania. Obudowę należy przymocować do stabilnego podłoża przy użyciu odpowiednich łączników (np. kołków rozporowych). Przekroje przewodów dobierać zgodnie z obciążalnością długotrwałą danego obwodu. Wewnątrz tablicy przewidziano miejsce na szynę DIN TH35 (nie dołączona) do montażu aparatów modułowych. Przed podłączeniem zacisków PE i N upewnić się, że są one prawidłowo dokręcone zgodnie z zaleceniami producenta.

FAQ

• Jaką aparaturę mogę zamontować w tej tablicy? Tablica pomieści do 9 standardowych aparatów modułowych o szerokości 17,5 mm każdy (np. wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski). Aparaty montuje się na szynie DIN TH35 (brak w zestawie).
• Jaki jest stopień ochrony tej tablicy? IP20 – zapewnia ochronę przed ciałami stałymi o średnicy ≥12,5 mm, nie chroni przed wilgocią. Przeznaczona do montażu wewnątrz pomieszczeń suchych.
• Czy w zestawie są już zaciski PE i N? Tak, tablica jest wyposażona w kompletne listwy zaciskowe PE oraz N, gotowe do podłączenia przewodów ochronnych i neutralnych. Nie ma potrzeby zakupu dodatkowych listew.
