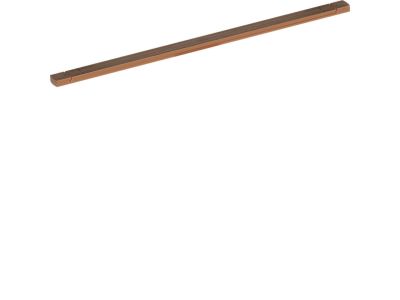

Szyny zbiorcze Cu12x5mm 1-polowe, Univers Z | ZM11C Hager

Opis i Kluczowe Cechy

Szyna zbiorcza ZM11C marki Univers Z to miedziany element dystrybucyjny o wymiarach 12x5 mm, przeznaczony do budowy rozdzielnic elektrycznych w systemie 1-polowym. Wykonanie z czystej miedzi gwarantuje wysoką przewodność i trwałość połączeń, a precyzyjnie wyprofilowane krawędzie ułatwiają montaż w zaciskach aparatury modułowej. Szyna stanowi uniwersalne rozwiązanie do zasilania wyłączników, styczników oraz innych urządzeń w instalacjach niskiego napięcia.

• Wymiary 12x5 mm: optymalny przekrój dla obciążeń typowych w instalacjach mieszkaniowych i przemysłowych – umożliwia bezpieczną dystrybucję prądu przy zachowaniu niewielkiej szerokości.
• Materiał – miedź elektrolityczna: doskonała przewodność elektryczna i odporność na korozję, co przekłada się na długoletnią bezawaryjną pracę.
• Wersja 1-polowa: dedykowana do zasilania fazy L w rozdzielnicach jednofazowych lub jako szyna zbiorcza w systemach trójfazowych (w zestawie z odpowiednimi łącznikami).
• Uniwersalny profil: pasuje do standardowych uchwytów i zacisków aparatury modułowej – upraszcza projektowanie szaf rozdzielczych.
• Producent Univers Z: komponenty sprawdzone w instalacjach europejskich, gwarantujące zgodność wymiarową i mechanikę połączeń.

Zgodność z Normami

Szyna zbiorcza ZM11C spełnia wymagania europejskich norm dotyczących komponentów rozdzielnic niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i jakości wykonania. W przypadku konkretnych wymagań normatywnych (np. PN-EN 61439) zaleca się weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Szyna zbiorcza Cu12x5mm znajduje zastosowanie wszędzie tam, gdzie wymagane jest rozprowadzenie napięcia fazowego w rozdzielnicy z aparaturą modułową. Dzięki niewielkim rozmiarom i solidnej konstrukcji sprawdza się zarówno w instalacjach domowych, jak i przemysłowych.

• Zasilanie rozdzielnic głównych i podrozdzielnic w budynkach mieszkaniowych i biurowych.
• Połączenie szeregowe wyłączników nadprądowych, różnicowych i styczników w rozdzielnicach jednofazowych.
• Budowa szyn zbiorczych w szafach sterowniczych gdzie wymagana jest elastyczność konfiguracji.
• Zastąpienie uszkodzonych odcinków szyn w istniejących instalacjach.

Wskazówki Montażowe

Montaż szyny zbiorczej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że urządzenie nie znajduje się pod napięciem. Szynę należy wsunąć w uchwyty zaciskowe aparatury zgodnie z instrukcją producenta, a następnie dokręcić śruby mocujące z momentem podanym w dokumentacji (brak danych w źródle – stosuj zalecany moment dla konkretnych zacisków). Dobierz przekrój przewodów zasilających do prądu obciążenia szyny oraz zabezpieczeń. Po zakończeniu montażu sprawdź poprawność połączeń i ciągłość elektryczną.

FAQ

• Jaki maksymalny prąd może płynąć przez szynę 12x5 mm? Wartość obciążalności prądowej zależy od warunków chłodzenia, liczby przewodów i materiału izolacji. Dla szyn miedzianych o tym przekroju typowe wartości bezpieczne wynoszą ok. 63–80 A, jednak ostateczne dane należy odczytać z karty katalogowej producenta i projektowej rozdzielnicy.
• Czy szyna ZM11C pasuje do wszystkich aparatów modułowych? Profil szyny jest zgodny z powszechnie stosowanymi uchwytami w aparaturze zgodnej z normą DIN 43880. Zaleca się jednak sprawdzenie kompatybilności z konkretnym urządzeniem – w razie wątpliwości skontaktuj się z doradcą technicznym.
• Jaka jest długość oferowanej szyny? W źródle nie podano długości produktu – zazwyczaj szyny zbiorcze sprzedawane są w odcinkach o standardowej długości (np. 1 metr). Przed zakupem sprawdź dokładny wymiar w ofercie sklepu.
