Szyny z zaciskami N, 450V/750V, Cu 2x(1x16mm2 + 5x6mm2) | KNA4.106P Legrand

Opis i Kluczowe Cechy

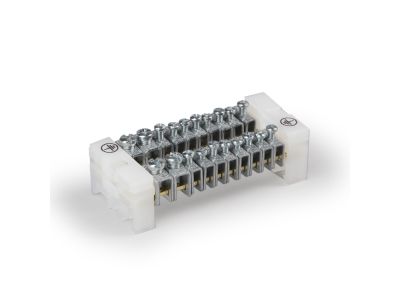

Szyny z zaciskami neutralnymi N KNA4.106P (symbol KNA4.106P) to elementy przeznaczone do montażu w szafach rozdzielczych i tablicach elektrycznych. Zaprojektowane do pracy w układach o napięciu znamionowym 450V/750V, wykonane z miedzi. Umożliwiają pewne i trwałe połączenia obwodów neutralnych z przewodami o odpowiednich przekrojach.

• Napięcie znamionowe 450V/750V: Przystosowane do pracy w instalacjach niskiego napięcia, spełniające wymagania typowych układów rozdzielczych.
• Przekrój 2x(1x16 + 5x6)mm²: Elastyczność doboru przewodów – jeden zacisk obsługuje przewód 16mm² i pięć przewodów 6mm², co upraszcza okablowanie.
• Materiał Cu (miedź): Wysoka przewodność elektryczna i odporność na korozję, gwarantująca długotrwałą stabilność połączeń.
• Zaciski neutralne N: Ułatwiają organizację przewodów neutralnych w szafie, zapewniając czytelność i bezpieczeństwo instalacji.
• Uniwersalny montaż: Kompatybilne z szynami montażowymi TS35 i innymi standardowymi profilami w rozdzielnicach.

Zgodność z Normami

Szyny spełniają wymagania norm dotyczących instalacji elektrycznych niskiego napięcia oraz norm materiałowych dla miedzi w elektrotechnice. Posiadają oznaczenie CE, świadczące o zgodności z dyrektywami unijnymi.

Zastosowanie

Szyny z zaciskami neutralnymi N KNA4.106P znajdują zastosowanie w systemach rozdzielczych, gdzie wymagane jest uporządkowane prowadzenie i łączenie przewodów neutralnych.

• Montaż w szafach rozdzielczych i tablicach sterowniczych – organizacja obwodów neutralnych.
• Podłączenie wielu przewodów o różnych przekrojach do jednego punktu neutralnego.
• Instalacje przemysłowe i budynkowe – gdzie konieczna jest elastyczność w doborze przewodów.
• Układy zasilania gwarantowanego (UPS, agregaty prądotwórcze) – zapewnienie stabilnych połączeń neutralnych.

Wskazówki Montażowe

Montaż szyn powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szyny montować na szynie nośnej (np. TS35), zaciskając przewody odpowiednimi śrubami (moment dokręcania zgodnie z dokumentacją). Zaleca się stosowanie odpowiednich tulejek kablowych i końcówek kablowych dla przewodów 16mm² i 6mm². Po montażu sprawdzić szczelność połączeń i brak luzów mechanicznych.

FAQ

• Czy szyny nadają się do pracy z przewodami aluminiowymi? Przeznaczone są do przewodów miedzianych. Stosowanie z przewodami aluminiowymi wymaga użycia odpowiednich końcówek i dodatkowej kontroli połączeń.
• Jakie są maksymalne obciążenia prądowe szyn? Maksymalne obciążenie nie zostało określone w danych produktu. Należy kierować się normami instalacyjnymi i zaleceniami producenta instalacji.
• Czy szyny można stosować w środowiskach wilgotnych? Szyny wykonane z miedzi są odporne na korozję, jednak zaleca się montaż w suchych pomieszczeniach lub w obudowach o odpowiednim stopniu ochrony IP.
