Szyna zbiorcza widłowa zabezpieczona przed dotknięciem, 3-fazowy 16mm2, 56 DU | 5ST2192 Siemens

Alternatywny kod produktu: 5ST2192

Opis i Kluczowe Cechy

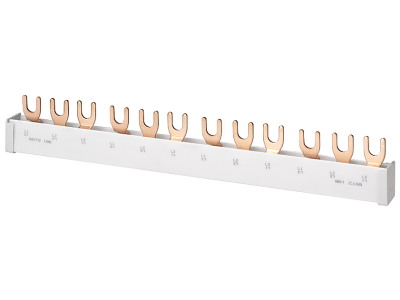

Szyna zbiorcza widłowa 5ST2192 firmy Siemens to prefabrykowany element zasilający przeznaczony do bezpiecznej dystrybucji trójfazowego napięcia w rozdzielnicach modułowych. Wykonana w technologii zabezpieczonej przed dotknięciem, zapewnia ochronę przed przypadkowym kontaktem z częściami przewodzącymi podczas montażu i eksploatacji. Przekrój 16 mm² gwarantuje niską rezystancję połączeń, co przekłada się na stabilne parametry pracy obwodów. Szerokość 56 DU (56 modułów) umożliwia zasilanie wielu aparatów modułowych w jednym rzędzie – idealne rozwiązanie do rozbudowanych instalacji w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Przekrój 16 mm² : Zapewnia odpowiednią obciążalność prądową oraz minimalizuje spadki napięcia na długości szyny, co jest kluczowe w instalacjach o znacznym poborze mocy.
• Zabezpieczenie przed dotknięciem: Konstrukcja osłonięta eliminuje ryzyko porażenia prądem podczas prac instalacyjnych i serwisowych – zgodnie z wymaganiami bezpieczeństwa.
• 56 modułów (56 DU): Umożliwia zasilenie aż 56 jednostek aparatury modułowej (wyłączniki nadmiarowo-prądowe, różnicowoprądowe, styczniki, przyciski) w jednym ciągu, co oszczędza miejsce w rozdzielnicy.
• Wykonanie 3-fazowe: Dedykowana do systemów trójfazowych (L1, L2, L3), pozwala na równomierny rozkład obciążenia między fazami.
• Kompatybilność z aparaturą Siemens SENTRON: Zaprojektowana jako wyposażenie dodatkowe do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON – gwarantuje niezawodne połączenie mechaniczne i elektryczne.

Zgodność z Normami

Szyna zbiorcza 5ST2192 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony jest do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z zaleceniami producenta.

Zastosowanie

Szyna widłowa Siemens znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest szybkie, bezpieczne i uporządkowane zasilanie wielu obwodów odbiorczych.

• Dystrybucja zasilania trójfazowego do grup wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i komercyjnych.
• Zasilanie styczników modułowych oraz przekaźników w systemach automatyki budynkowej (sterowanie oświetleniem, ogrzewaniem, wentylacją).
• Tworzenie szyn zbiorczych w rozdzielnicach przemysłowych – szczególnie w aplikacjach wymagających dużej liczby modułów przy zachowaniu wysokiego poziomu bezpieczeństwa.
• Modernizacja istniejących rozdzielnic – wymiana pojedynczych przewodów na szynę zbiorczą zwiększa przejrzystość i niezawodność instalacji.

Wskazówki Montażowe

Montaż szyny zbiorczej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szynę należy zamontować na szynie montażowej TH35 (DIN) w rozdzielnicy. Dokręcaj śruby momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów przyłączanych do szyny dobierz zgodnie z obciążalnością prądową i parametrami zabezpieczeń. Upewnij się, że wszystkie elementy są prawidłowo zablokowane – mechaniczne zatrzaśnięcia gwarantują trwałość połączeń.

FAQ

• Czy szyna jest zabezpieczona przed przypadkowym dotknięciem? Tak, model 5ST2192 posiada fabryczne osłony na widłach, które uniemożliwiają bezpośredni kontakt z częściami pod napięciem podczas normalnego użytkowania i prac montażowych.
• Jakie aparaty można podłączyć do tej szyny? Szyna przeznaczona jest do współpracy z wyłącznikami nadmiarowo-prądowymi, różnicowoprądowymi oraz innymi urządzeniami modułowymi wyposażonymi w widełki przyłączeniowe kompatybilne z systemem Siemens SENTRON.
• Jaka jest maksymalna obciążalność prądowa szyny 16 mm²? Dane producenta nie podają konkretnej wartości prądu – obciążalność zależy od temperatury otoczenia, sposobu montażu i zastosowanych zabezpieczeń. Należy dobrać zabezpieczenie nadprądowe zgodnie z projektem instalacji elektrycznej.
