Szyna zbiorcza widełkowa, zabezpieczona przed dotknięciem, 2-fazowa 16 mm², 56 JP | 5ST2191 Siemens

Alternatywny kod produktu: 5ST2191

Opis i Kluczowe Cechy

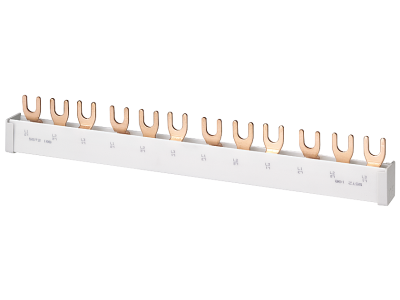

Szyna zbiorcza widełkowa Siemens 5ST2191 (nr kat. 5ST2191) to komponent dodatkowy do serii wyłączników ochronnych SENTRON. Zaprojektowana jako 2-fazowa szyna o przekroju 16 mm², wyposażona w 56 przyłączy (JP), co umożliwia wygodne i uporządkowane łączenie wielu odbiorników w rozdzielnicy. Zastosowana osłona zapewnia ochronę przed przypadkowym dotknięciem części pod napięciem, zwiększając bezpieczeństwo podczas montażu i eksploatacji.

• 2-fazowa, przekrój 16 mm²: Zapewnia niską rezystancję i możliwość bezpiecznego przesyłu prądu o dużym natężeniu bez nadmiernego nagrzewania się szyny.
• 56 przyłączy (JP): Umożliwia równomierne rozdzielenie dwóch faz i przewodu neutralnego do wielu modułów w rozdzielnicy, co upraszcza instalację i redukuje liczbę połączeń.
• Ochrona przed dotknięciem (IP2X): Specjalna konstrukcja widełek i osłona zapobiegają przypadkowemu kontaktowi z częściami pod napięciem, podnosząc poziom bezpieczeństwa podczas prac montażowych i serwisowych.
• Dedykowana do wyłączników SENTRON Siemens: Idealnie współpracuje z wyłącznikami różnicowoprądowymi i nadmiarowo-prądowymi serii SENTRON, gwarantując kompatybilność i stabilne połączenie.
• Uniwersalność montażowa: Możliwość zastosowania w rozdzielnicach z szyną TH35, co ułatwia szybką i pewną instalację.

Zgodność z Normami

Szyna zbiorcza 5ST2191 spełnia wymagania obowiązujących norm europejskich dotyczących osprzętu rozdzielnicowego oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z wytycznymi dla urządzeń ochronnych SENTRON, co gwarantuje jego niezawodność w standardowych instalacjach elektrycznych.

Zastosowanie

Szyna widełkowa przeznaczona jest do systemów rozdziału energii w rozdzielnicach, dedykowana przede wszystkim do wyłączników ochronnych Siemens SENTRON. Sprawdzi się w następujących scenariuszach:

• Rozdzielenie dwóch faz oraz przewodu neutralnego (N) dla wielu wyłączników różnicowoprądowych i nadmiarowo-prądowych.
• Uporządkowanie okablowania w rozdzielnicach mieszkaniowych, biurowych i przemysłowych.
• Zastosowanie w układach wymagających bezpiecznego i szybkiego łączenia wielu odbiorników przy zachowaniu niskiej rezystancji połączeń.
• Modernizacja istniejących instalacji – szyna pozwala na łatwe dodawanie nowych obwodów bez konieczności demontażu starej wiązki przewodów.

Wskazówki Montażowe

Montaż szyny zbiorczej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Szynę należy zamocować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przed podłączeniem przewodów upewnij się, że ich przekrój jest dobrany do spodziewanego prądu obciążenia – dla szyny 16 mm² zaleca się stosowanie przewodów o odpowiednim przekroju. Momenty dokręcania śrub oraz siły docisku widełek należy stosować zgodnie z dokumentacją techniczną produktu. Po zakończeniu instalacji sprawdź poprawność połączeń i brak luzów.

FAQ

• Czy szyna 5ST2191 posiada podświetlenie? Nie, szyna zbiorcza widełkowa nie jest wyposażona w żadne elementy podświetlające – jej funkcją jest wyłącznie przewodzenie i rozdział energii.
• Jaki stopień ochrony zapewnia szyna? Standardowo aparatura modułowa montowana w rozdzielnicach zapewnia stopień ochrony IP20 – szyna zabezpieczona przed dotknięciem spełnia tę zasadę, co chroni przed przypadkowym kontaktem z częściami pod napięciem.
• Jaka jest liczba przyłączy i sposób ich oznaczania? Szyna oferuje 56 przyłączy (oznaczenie JP – jednostki przyłączeniowe). Każde przyłącze umożliwia podłączenie jednego modułu wyłącznika. Dwie fazy (L1, L2) oraz przewód neutralny (N) są rozdzielone w osobnych rzędach.
