Szyna zbiorcza miedziana, SSCH 10X3X1000 CU/SN, (1m) | 0348900000 Weidmuller

Opis i Kluczowe Cechy

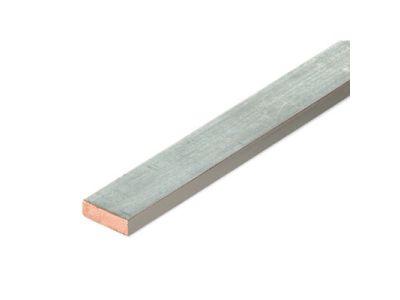

Szyna zbiorcza miedziana SSCH 10x3x1000 CU/SN (symbol 0348900000) to element przeznaczony do rozprowadzania prądu w rozdzielnicach i szafach sterowniczych. Wykonana z miedzi cynowanej (CU/SN) o wymiarach 10 mm szerokości, 3 mm grubości i długości 1 metra zapewnia niską rezystancję styku i odporność na czynniki atmosferyczne. Produkt dostarczany w odcinku 1 m, gotowy do montażu na izolatorach.

• Miedź cynowana (CU/SN): zwiększona odporność na korozję i utlenianie, co zapewnia długotrwałą przewodność elektryczną w warunkach przemysłowych.
• Wymiary 10x3 mm: optymalny przekrój do przenoszenia obciążeń prądowych w typowych rozdzielnicach – niskie straty mocy i efektywne rozprowadzanie energii.
• Długość 1000 mm: uniwersalny odcinek, łatwy do przycięcia na wymiar przy użyciu standardowych narzędzi, minimalizujący odpady.
• Powierzchnia cynowana: ułatwia lutowanie i łączenie z aparaturą modułową, zapewniając trwałe połączenia elektryczne.
• Standardowy profil prostokątny: kompatybilny z typowymi izolatorami i systemami mocowania szynowego w rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Jakość wykonania zgodna z przyjętymi standardami dla elementów miedzianych stosowanych w instalacjach elektrycznych.

Zastosowanie

Szyna zbiorcza miedziana SSCH znajduje zastosowanie w systemach dystrybucji energii elektrycznej w obiektach przemysłowych, komercyjnych i mieszkaniowych. Idealna do tworzenia szyn głównych oraz połączeń między aparaturą modułową.

• Rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej.
• Szafy sterownicze w automatyce przemysłowej – połączenia między stycznikami, wyłącznikami i przekaźnikami.
• Systemy szyn zbiorczych w instalacjach fotowoltaicznych i magazynów energii (zgodnie z wymaganiami projektu).
• Zasilanie maszyn i urządzeń w zakładach produkcyjnych – jako element szyny rozdzielczej.

Wskazówki Montażowe

Montaż szyny zbiorczej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szynę należy mocować na izolatorach (np. typu IZ) przy użyciu śrub z zachowaniem momentu dokręcania zgodnego z dokumentacją techniczną. Przekrój przewodów przyłączanych do szyny powinien być dobrany do spodziewanego prądu obciążenia. Przed przycięciem szyny na wymiar należy usunąć zadziory i oczyścić powierzchnię cynowaną. Zaleca się stosowanie nakładek stykowych dla zapewnienia optymalnego kontaktu.

FAQ

• Czy szyna jest cynowana na całej długości? Tak, powierzchnia miedziana pokryta jest warstwą cyny (SN), co zapewnia ochronę antykorozyjną i ułatwia lutowanie oraz zaciskanie.
• Jaką długość ma szyna? Produkt dostarczany jest w odcinku 1000 mm (1 metr). Istnieje możliwość przycięcia na wymagany wymiar przy użyciu nożyc do metalu lub piły.
• Czy szyna nadaje się do montażu w rozdzielnicach modułowych (szyna TH35)? Szyna zbiorcza nie jest montowana bezpośrednio na szynie TH35 – wymaga izolatorów szynowych, które mocuje się do profilu montażowego. Po zastosowaniu odpowiednich adapterów może być używana w systemach modułowych.
