Szyna łączeniowa grzebieniowa 16 mm2, 4-faz., 6x (1-faz.+N), 210 mm | 5ST3653 Siemens

Alternatywny kod produktu: 5ST3653

Opis i Kluczowe Cechy

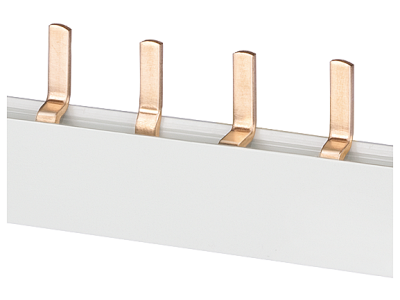

Szyna łączeniowa grzebieniowa Siemens o symbolu 5ST3653 to uniwersalny element do dystrybucji zasilania w rozdzielnicach modułowych. O przekroju 16 mm², przeznaczona dla 4 faz i 6 obwodów jednofazowych z neutralnym (L+N), zapewnia elastyczne łączenie aparatury modułowej. Długość 210 mm ułatwia montaż w standardowych rozdzielnicach.

• Przekrój 16 mm²: gwarantuje niską rezystancję i efektywne przewodzenie prądu, minimalizując straty mocy i ryzyko przegrzania połączeń.

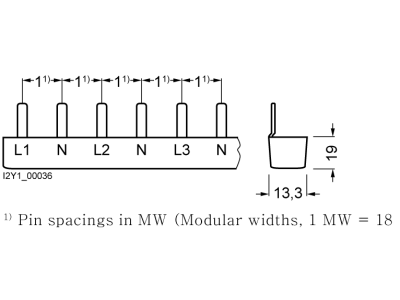

• 4-fazowa, 6x (1-faz.+N): umożliwia elastyczne zasilenie do 6 odbiorników jednofazowych z wydzielonym neutralnym, co upraszcza okablowanie i oszczędza miejsce w rozdzielnicy.
• Długość 210 mm: dopasowana do typowych rozdzielnic, ułatwia estetyczne uporządkowanie przewodów oraz szybki montaż.
• Kompatybilność z aparaturą Siemens SENTRON: dedykowana do wyłączników nadmiarowo-prądowych i różnicowoprądowych, zapewnia pewne połączenie i łatwy montaż bez dodatkowych narzędzi.
• Ochrona przed dotykiem: konstrukcja z izolacją zapobiega przypadkowemu kontaktowi z częściami aktywnymi, zwiększając bezpieczeństwo podczas instalacji i eksploatacji.

Zgodność z Normami

Szyna łączeniowa 5ST3653 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to niezawodność oraz bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Szyna grzebieniowa przeznaczona jest do szybkiego i przejrzystego łączenia aparatury modułowej w rozdzielnicach głównych i podrozdzielnicach. Idealnie sprawdza się w następujących scenariuszach:

• Dystrybucja zasilania z trzech faz i neutrum do wielu odbiorników jednofazowych (np. w domach jednorodzinnych, mieszkaniach).
• Łączenie wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach Siemens SENTRON.
• Tworzenie rozdzielnic dla obwodów oświetleniowych, gniazd wtykowych i odbiorników przemysłowych o umiarkowanym obciążeniu.
• Systemy automatyki budynkowej, gdzie wymagana jest elastyczna dystrybucja faz w szafach sterowniczych.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Szynę montuje się na szynie TH35 zgodnie z instrukcją producenta. Przekroje przewodów przyłączeniowych należy dobrać do prądu obciążenia. Zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją dołączoną do wyłączników, z którymi szyna jest łączona.

FAQ

• Czy szynę można przycinać do wymaganej długości? Tak, szyny grzebieniowe można skracać poprzez odcięcie nadmiaru ząbków, zachowując izolację na końcówkach.
• Z jakimi urządzeniami jest kompatybilna? Szyna 5ST3653 jest dedykowana do wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens serii SENTRON. Dzięki uniwersalnej budowie może być stosowana w innych modułowych urządzeniach w rozdzielnicach, ale zawsze należy sprawdzić specyfikację.
• Jaki jest stopień ochrony szyny? Stopień ochrony zależy od zastosowanej obudowy rozdzielnicy. Sama szyna posiada izolację chroniącą przed dotykiem, ale po zamontowaniu w rozdzielnicy IP odpowiedniej dla danego środowiska.
