Szyna łączeniowa grzebieniowa 16 mm2, 3-faz., 6x (1-faz.+AUX), 158 mm | 5ST3648 Siemens

Alternatywny kod produktu: 5ST3648

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 5ST3648 firmy Siemens o przekroju 16 mm² przeznaczona do 3-fazowych instalacji modułowych. Umożliwia 6 przyłączeń jednofazowych z dodatkowym stykiem AUX przy długości 158 mm. Dzięki zabezpieczeniu przed dotykiem zapewnia bezpieczny montaż i uporządkowaną dystrybucję zasilania w rozdzielnicach.

• Przekrój 16 mm²: niska rezystancja połączeń i wysoka obciążalność prądowa – bez ryzyka przegrzania w obwodach o znacznym obciążeniu.
• 3-fazowa konfiguracja: gotowa do zasilania odbiorników trójfazowych w standardowych rozdzielnicach modułowych.
• 6 przyłączy 1-fazowych + AUX: elastyczne łączenie do sześciu obwodów jednofazowych oraz dodatkowej funkcji pomocniczej (AUX) w jednej szynie.

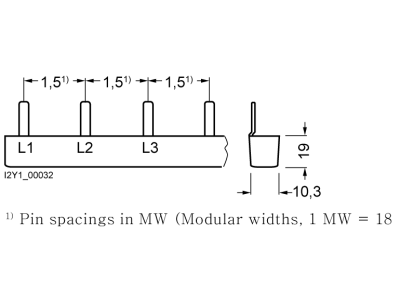

• Długość 158 mm: kompaktowy wymiar pasujący do typowych rozdzielnic i ułatwiający uporządkowane prowadzenie przewodów.
• Zabezpieczenie przed dotykiem: konstrukcja osłonięta, co minimalizuje ryzyko przypadkowego kontaktu podczas prac instalacyjnych.

Zgodność z normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu instalacyjnego i posiada oznakowanie CE. Przeznaczony do użytku w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Szyna łączeniowa 5ST3648 służy do dystrybucji zasilania w rozdzielnicach wyposażonych w aparaturę modułową. Sprawdza się w szczególności:

• Przy łączeniu wyłączników nadmiarowo-prądowych i różnicowoprądowych w układach 3-fazowych.
• Do zasilania styczników, przekaźników i innych odbiorników w szafach sterowniczych.
• W rozdzielnicach budynkowych i przemysłowych wymagających kilku obwodów jednofazowych z dodatkową funkcją AUX.
• Jako szyna pomocnicza do dystrybucji sygnałów sterujących w automatyce.

Wskazówki montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szynę należy osadzić na aparatach modułowych (wyłączniki nadmiarowo-prądowe, różnicowoprądowe) zgodnie z instrukcją producenta. Dokręcaj śruby momentem podanym w dokumentacji technicznej. Przekrój przewodów dobieraj do spodziewanego obciążenia.

FAQ

• Czy szyna 5ST3648 jest kompatybilna z wyłącznikami innych producentów? Została zaprojektowana głównie dla aparatów Siemens serii SENTRON, jednak może współpracować z innymi urządzeniami modułowymi pod warunkiem zgodności rozstawu przyłączy i przekroju.
• Jaki stopień ochrony ma szyna? Jako element wewnętrzny rozdzielnicy stopień ochrony IP jest określany przez obudowę. Sama szyna nie posiada deklarowanego IP – jej zabezpieczenie przed dotykiem jest cechą konstrukcyjną.
• Czy do montażu potrzebne są specjalne narzędzia? Wymagane są standardowe narzędzia (śrubokręt, klucz dynamometryczny). Zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją Siemens, aby zapewnić trwałość połączenia.
