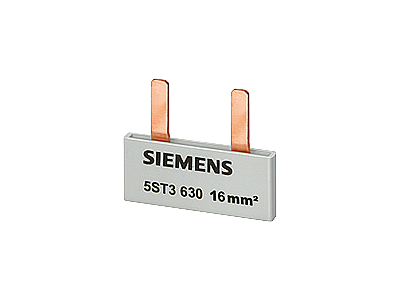

Szyna łączeniowa grzebieniowa 16 mm2, 1-faz., 12x 1-faz., 212 mm | 5ST3632 Siemens

Alternatywny kod produktu: 5ST3632

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 5ST3632 firmy Siemens to element wyposażenia dodatkowego do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON. Zaprojektowana jako jednofazowa szyna o przekroju 16 mm², umożliwia bezpieczne i uporządkowane łączenie 12 biegunów w rozdzielnicy. Długość 212 mm zapewnia dopasowanie do standardowych rozstawów modułów.

• Przekrój 16 mm²: Zapewnia niską rezystancję i wysoką obciążalność prądową, co przekłada się na bezpieczne prowadzenie prądu bez nadmiernego nagrzewania.
• 12 zacisków 1-fazowych: Umożliwia równoległe łączenie do 12 wyłączników lub innych urządzeń modułowych, ułatwiając dystrybucję fazy L w rozdzielnicy.
• Długość 212 mm: Dopasowana do standardowej szerokości modułów, co zapewnia estetyczne i szczelne połączenie bez luzów.
• Zabezpieczenie przed dotykiem: Konstrukcja szyny ogranicza ryzyko przypadkowego kontaktu z elementami pod napięciem podczas montażu i eksploatacji, zwiększając bezpieczeństwo.
• Kompatybilność z Siemens SENTRON: Przeznaczona do współpracy z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi, gwarantuje niezawodne połączenie mechaniczne i elektryczne.

Zgodność z Normami

Szyna łącznikowa 5ST3632 jest produkowana zgodnie z wymaganiami europejskich norm dotyczących wyposażenia dodatkowego do aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach wykonanych według standardów DIN.

Zastosowanie

Szyna grzebieniowa 5ST3632 znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie umożliwia szybkie i pewne połączenie zasilania fazowego wielu urządzeń jednocześnie. Sprawdza się w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Łączenie biegunów L wyłączników nadmiarowo-prądowych w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja napięcia do wyłączników różnicowoprądowych w układach z wieloma obwodami.
• Tworzenie zwartych grup zabezpieczeń w szafach sterowniczych i rozdzielniach piętrowych.
• Ułatwienie modernizacji istniejących instalacji poprzez dodanie nowych obwodów bez konieczności rozbudowy okablowania.

Wskazówki Montażowe

Montaż szyny łączeniowej 5ST3632 powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Szynę montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów przyłączanych do zacisków szyny musi być dobrany zgodnie z obowiązującymi normami oraz przewidywanym obciążeniem. Moment dokręcania śrub zacisków należy stosować według dokumentacji producenta – nie przekraczać zaleconej wartości, aby nie uszkodzić elementu.

FAQ

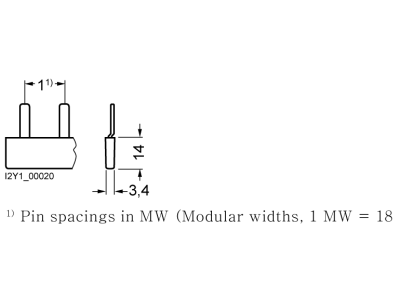

• Czy szyna 5ST3632 pasuje do wyłączników innych producentów niż Siemens? Została zaprojektowana przede wszystkim do współpracy z aparaturą Siemens serii SENTRON. Może być fizycznie kompatybilna z urządzeniami innych marek, jeśli mają one standardowy rozstaw zacisków (18 mm), jednak zalecamy weryfikację z dokumentacją techniczną wyłącznika.
• Jaki maksymalny prąd może płynąć przez szynę 5ST3632? Producent nie podaje konkretnej wartości prądu znamionowego dla samej szyny. Obciążalność prądowa zależy od konfiguracji, temperatury otoczenia oraz sumy prądów płynących przez poszczególne odgałęzienia. Należy dobrać zabezpieczenia nadprądowe zgodnie z normami i obciążeniem podłączonych urządzeń.
• Czy szyna jest izolowana i zabezpieczona przed dotykiem? Tak, konstrukcja szyny przewiduje ochronę przed przypadkowym dotknięciem części pod napięciem. Niemniej jednak podczas montażu i eksploatacji należy zachować ostrożność i przestrzegać zasad bezpieczeństwa.
