Szyna łączeniowa grzebieniowa 10 mm2, 1-faz., 6x (1-faz.+AUX), 158 mm | 5ST3604 Siemens

Alternatywny kod produktu: 5ST3604

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3604 o przekroju 10 mm² i długości 158 mm to komponent do systemu SENTRON, przeznaczony do łączenia wyłączników nadmiarowo-prądowych i różnicowoprądowych w instalacjach 1-fazowych. Posiada 6 zestawów przyłączy umożliwiających zasilenie fazy oraz wyprowadzenie sygnału pomocniczego (AUX), co upraszcza i porządkuje okablowanie rozdzielnicy.

• Przekrój 10 mm²: Zapewnia niską rezystancję połączeń i pewne przewodzenie prądu, co przekłada się na stabilną pracę instalacji nawet przy większych obciążeniach.
• 6 zestawów przyłączy (1-faz. + AUX): Umożliwia jednoczesne zasilenie sześciu urządzeń ochronnych oraz dołączenie toru pomocniczego bez konieczności stosowania dodatkowych mostków.

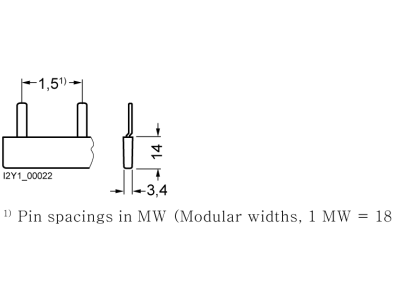

• Długość 158 mm: Dopasowana do typowej szerokości szaf rozdzielczych i rozstawu szyn DIN, co ułatwia montaż w standardowych rozdzielnicach.
• Zabezpieczenie przed dotykiem (ochrona IPXXB): Zintegrowane osłony kołków ograniczają ryzyko przypadkowego kontaktu z elementami pod napięciem podczas montażu i eksploatacji.
• Kompatybilność z aparaturą Siemens SENTRON: Gwarantuje mechaniczne i elektryczne dopasowanie do wyłączników nadmiarowo-prądowych i różnicowoprądowych tej serii bez konieczności stosowania adapterów.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość w instalacjach elektrycznych.

Zastosowanie

Szyna 5ST3604 została opracowana z myślą o profesjonalnym okablowaniu rozdzielnic w budownictwie mieszkaniowym, komercyjnym i lekkim przemyśle. Sprawdza się w następujących scenariuszach:

• Zasilanie grup wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Rozprowadzenie fazy do kilku odbiorów z możliwością wyprowadzenia sygnałów pomocniczych do monitorowania stanu urządzeń (AUX).
• Tworzenie przejrzystych, uporządkowanych szaf sterowniczych, gdzie liczba połączeń przewodowych zostaje zredukowana do minimum.
• Modernizacja istniejących instalacji – szybkie zastąpienie luźnych mostków jednym, zwartym elementem.

Wskazówki Montażowe

Montaż i demontaż szyny może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy zamocować na szynie montażowej TH35 (DIN), a przewody przyłączeniowe (przekrój dobrany do prądu obciążenia) podłączyć za pomocą śrub z momentem dokręcania zgodnym z dokumentacją techniczną aparatury Siemens. Zwróć uwagę na właściwe ułożenie izolowanych kołków – zapewniają one ochronę przed dotykiem oraz właściwe prowadzenie prądu.

FAQ

• Jakie urządzenia można podłączyć do szyny 5ST3604? Szyna przeznaczona jest do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii Siemens SENTRON, wyposażonych w odpowiednie gniazda do podłączenia grzebieni 1-fazowych (w tym z zaciskiem AUX).
• Czy szyna posiada izolację ochronną? Tak, kołki są zabezpieczone przed przypadkowym dotknięciem (ochrona przed dotykiem IPXXB), dzięki czemu zwiększa się bezpieczeństwo podczas podłączania i eksploatacji.
• Czy można przyciąć szynę do krótszej długości? Nie zaleca się przycinania – szyna ma fabryczną długość 158 mm dopasowaną do konkretnej liczby (6) przyłączy. Skracanie może naruszyć izolację i funkcję ochronną przed dotykiem.
