Szyna łączeniowa grzebieniowa 10 mm2, 2-faz., 3x (1-faz.+N), 102 mm | 5ST3607 Siemens

Alternatywny kod produktu: 5ST3607

Opis i Kluczowe Cechy

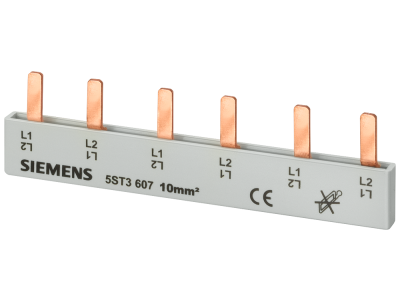

Szyna łączeniowa grzebieniowa Siemens SENTRON 5ST3607 o przekroju 10 mm² służy do bezpiecznego i uporządkowanego rozdziału zasilania w rozdzielnicach modułowych. Przeznaczona do łączenia wyłączników różnicowoprądowych i nadmiarowo-prądowych, umożliwia realizację konfiguracji 2-fazowej z trzema obwodami 1-fazowymi z przewodem neutralnym (3x 1-faz.+N). Długość 102 mm zapewnia dopasowanie do standardowych modułów aparatury.

• Przekrój 10 mm²: Gwarantuje niską rezystancję i pewne przewodzenie prądu bez nadmiernego nagrzewania się szyny.
• Konfiguracja 2-fazowa 3x (1-faz.+N): Obsługuje trzy niezależne obwody jednofazowe z osobnym przewodem neutralnym – idealne do zasilania kilku odbiorników z jednej linii 2-fazowej.
• Długość 102 mm: Odpowiada szerokości 6 modułów (6x18 mm), co ułatwia montaż w standardowej rozdzielnicy modułowej.
• Zabezpieczona przed dotknięciem: Konstrukcja szyny minimalizuje ryzyko przypadkowego kontaktu z częściami pod napięciem, zwiększając bezpieczeństwo instalacji.
• Kompatybilność z aparaturą Siemens SENTRON: Przeznaczona do współpracy z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi serii SENTRON, zapewnia pewne i stabilne połączenie.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3607 została zaprojektowana zgodnie z wymogami europejskich norm dotyczących wyposażenia rozdzielnic niskiego napięcia oraz posiada certyfikat CE. Producent stosuje standardową ochronę przed dotykiem zgodną z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Szyna grzebieniowa 5ST3607 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych, wszędzie tam, gdzie wymagane jest szybkie i bezpieczne połączenie aparatury modułowej w układzie 2-fazowym.

• Rozprowadzenie zasilania w tablicach rozdzielczych z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi.
• Zasilanie trzech niezależnych obwodów 1-fazowych (L+N) z jednej linii 2-fazowej (L1+L2+N).
• Modernizacja i rozbudowa istniejących instalacji – szybka wymiana połączeń bez konieczności stosowania dodatkowego okablowania.
• Zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest modularna dystrybucja energii.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Szynę instaluje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Należy postępować zgodnie z dokumentacją techniczną producenta – moment dokręcania śrub oraz przekrój przewodów przyłączeniowych dobrać do rzeczywistego obciążenia i specyfikacji wyłączników. Po zakończeniu montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy szyna 5ST3607 ma wbudowaną ochronę przed dotykiem? Tak, konstrukcja szyny zapewnia standardową ochronę przed przypadkowym dotknięciem części przewodzących po zamontowaniu w rozdzielnicy – zgodnie z wymaganiami norm bezpieczeństwa.
• Jaka jest długość szyny i ile modułów obejmuje? Długość szyny to 102 mm, co odpowiada 6 modułom (6 × 18 mm). Umożliwia to podłączenie do 6 torów aparatury (np. 3 wyłączniki dwubiegunowe lub 6 jednobiegunowych).
• Czy szynę można stosować z aparaturą innych producentów? Szyna została zaprojektowana do współpracy z wyłącznikami serii Siemens SENTRON. Możliwe jest stosowanie z innymi urządzeniami modułowymi o standardowym rozstawie zacisków, jednak zalecamy weryfikację kompatybilności w dokumentacji.
