Szyna łączeniowa grzebieniowa 10 mm2, 4-faz., 6x (1-faz.+N), 210 mm | 5ST3623 Siemens

Alternatywny kod produktu: 5ST3623

Opis i Kluczowe Cechy

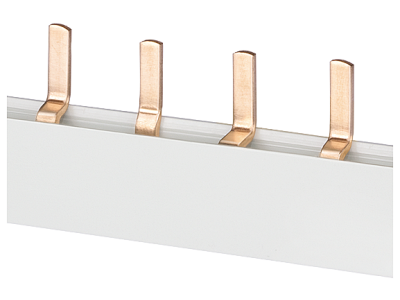

Szyna łączeniowa grzebieniowa Siemens 5ST3623 to element wyposażenia dodatkowego przeznaczony do łączenia wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach modułowych. Wykonana w standardzie 4-fazowym, oferuje 6 odgałęzień (1-faz.+N) na długości 210 mm. Przekrój 10 mm² zapewnia niską rezystancję połączeń, co przekłada się na stabilną pracę obwodów i ograniczenie strat mocy. Zabezpieczenie przed przypadkowym dotknięciem zwiększa bezpieczeństwo obsługi.

• Przekrój 10 mm²: gwarantuje niską impedancję połączeń oraz pewny przepływ prądu przy obciążeniach w standardowych instalacjach elektrycznych, bez ryzyka nadmiernego nagrzewania się szyny.
• 4 fazy + neutralny (4-faz.): umożliwia zasilanie rozdzielnicy czteroprzewodowej (L1, L2, L3, N) – idealne rozwiązanie dla obwodów trójfazowych i jednofazowych rozgałęzionych w rozdzielnicy.

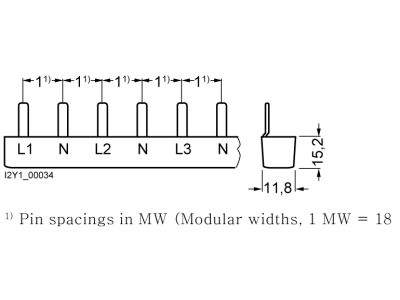

• 6 odgałęzień (1-faz.+N): pozwala na podłączenie do sześciu jednobiegunowych wyłączników nadmiarowo-prądowych lub różnicowoprądowych na każdej fazie, co zwiększa elastyczność zabudowy.
• Długość 210 mm: optymalny wymiar pasujący do standardowych rozdzielnic modułowych – ułatwia estetyczne i uporządkowane prowadzenie połączeń.
• Zabezpieczenie przed dotknięciem: fabryczna osłona na zębach szyny minimalizuje ryzyko przypadkowego kontaktu z częściami będącymi pod napięciem podczas montażu i eksploatacji.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3623 została zaprojektowana zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Jest przeznaczona do stosowania w rozdzielnicach budynkowych i przemysłowych spełniających wymagania serii norm DIN. Wszystkie komponenty dodatkowe Siemens SENTRON podlegają rygorystycznej kontroli jakości, co potwierdza ich niezawodność w długotrwałej eksploatacji.

Zastosowanie

Szyna 5ST3623 służy do szybkiego, bezprzewodowego połączenia grup wyłączników w rozdzielnicach. Dzięki konstrukcji grzebieniowej eliminuje konieczność stosowania indywidualnych zwór, skracając czas montażu i zmniejszając liczbę połączeń.

• Łączenie wyłączników nadmiarowo-prądowych (MCB) w rozdzielnicach budynków mieszkalnych i użytkowych.
• Zasilanie wyłączników różnicowoprądowych (RCCB) w rozdzielnicach głównych i podrozdzielnicach.
• Rozgałęzianie obwodów trójfazowych na odbiory jednofazowe z zachowaniem wspólnego przewodu neutralnego.
• Budowa rozdzielnic w automatyce budynkowej – łączenie aparatury modułowej SENTRON w szafach sterowniczych.

Wskazówki Montażowe

Montaż szyny łączeniowej oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Szynę należy zamontować na szynie TH35 (DIN), a zatrzaskowe zęby wcisnąć w gniazda aparatów zgodnie z oznaczeniami na obudowie. Moment dokręcania śrub mocujących oraz dopuszczalny przekrój przewodów przyłączeniowych stosuj zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź poprawność połączeń i brak luzów.

FAQ

• Czy szyna 5ST3623 posiada osłonę zabezpieczającą przed dotykiem? Tak, fabrycznie zastosowano osłonę na zębach szyny, co zapewnia bezpieczeństwo podczas montażu i użytkowania. Nie wymaga ona dodatkowych akcesoriów izolujących.
• Do jakich aparatów Siemensa można ją stosować? Przeznaczona jest do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON (np. 5SY, 5SM) oraz innych aparatów modułowych Siemens wyposażonych w gniazda do szyn grzebieniowych.
• Czy szynę można skrócić, jeśli zajmuje zbyt dużo miejsca? Szyna ma stałą długość 210 mm i nie przewiduje się jej przycinania. Należy dobrać odpowiedni wariant długości do liczby zabudowywanych aparatów. W ofercie producenta dostępne są szyny o różnych wymiarach.
