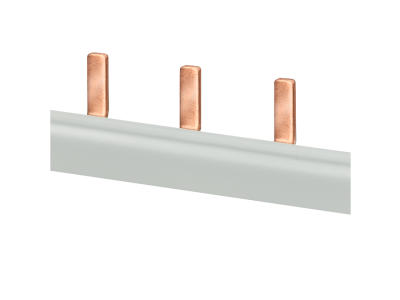

Szyna łączeniowa grzebieniowa 10 mm², 1-faz., 13 × 1-faz., 234 mm z możliwością cięcia | 5ST3760 Siemens

Alternatywny kod produktu: 5ST3760

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3760 o przekroju 10 mm² przeznaczona jest do łączenia wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON. Wersja 1-fazowa wyposażona w 13 kołków o długości 234 mm. Możliwość cięcia na wymiar zwiększa elastyczność instalacji i pozwala dopasować szynę do konkretnej konfiguracji rozdzielnicy.

• Przekrój 10 mm²: Zapewnia niską rezystancję i wysoką obciążalność prądową, minimalizując straty mocy i ryzyko przegrzania w rozdzielnicy.
• Wersja 1-fazowa, 13 kołków: Umożliwia równomierne zasilenie do 13 biegunów wyłączników jednobiegunowych – oszczędność miejsca i przejrzysty układ.
• Długość 234 mm: Dopasowana do typowych rozdzielnic modułowych, co ułatwia uporządkowane prowadzenie instalacji.
• Możliwość cięcia na wymiar: Dostosowujesz szynę do rzeczywistej liczby modułów, redukując odpady i unikając zbędnych mostków.
• Ochrona przed dotykiem (standardowa konstrukcja Siemens): Izolacja osłon kołków zwiększa bezpieczeństwo podczas montażu i eksploatacji.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3760 została wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa i jakości, spełniając wymagania certyfikacji CE. Stosowana technika izolacji i osłon zapewnia ochronę przed przypadkowym dotknięciem części przewodzących.

Zastosowanie

Szyna łączeniowa przeznaczona jest do łączenia torów fazowych w rozdzielnicach z aparatami modułowymi. Umożliwia szybkie i bezpieczne zasilenie grupy wyłączników lub styczników.

• Zasilanie fazą L grupy wyłączników nadmiarowo-prądowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Podłączenie napięcia do styczników, przekaźników i innych aparatów modułowych montowanych na szynie TH35.
• Rozbudowa instalacji – szynę można ciąć i łączyć w celu dopasowania do różnych konfiguracji bez konieczności wymiany całego mostka.
• Stosowanie z komponentami serii SENTRON firmy Siemens dla zapewnienia kompatybilności i gwarancji bezpieczeństwa.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Szynę montuje się na wyłącznikach modułowych osadzonych na szynie TH35. Przedłużenie lub skrócenie szyny należy wykonać przez jej przecięcie w odpowiednim miejscu (między kołkami). Przyłącze przewodów do zacisków szyny wykonać zgodnie z dokumentacją producenta, z zachowaniem zalecanego momentu dokręcania. Przekrój przewodów zasilających musi być dobrany do przewidywanego obciążenia prądowego.

FAQ

• Czy szynę można ciąć na wymiar? Tak, szyna 5ST3760 została zaprojektowana z możliwością cięcia. Należy ciąć ją w wyznaczonych miejscach między kołkami za pomocą odpowiednich narzędzi, aby zachować izolację i funkcjonalność.
• Jaki jest maksymalny prąd szyny? Producent nie podaje w dokumentacji konkretnej wartości prądu znamionowego. Dobór szyny należy przeprowadzić na podstawie parametrów instalacji i zabezpieczeń. Przekrój 10 mm² zapewnia wysoką obciążalność, ale ostateczna wartość zależy od warunków pracy i rodzaju aparatów.
• Czy szyna jest kompatybilna z wyłącznikami innych producentów? Szyna przeznaczona jest przede wszystkim do wyłączników serii SENTRON Siemens. Ze względu na uniwersalną geometrię kołków może pasować do wielu wyłączników modułowych o rozstawie 18 mm, jednak przed montażem zaleca się sprawdzenie kompatybilności.
