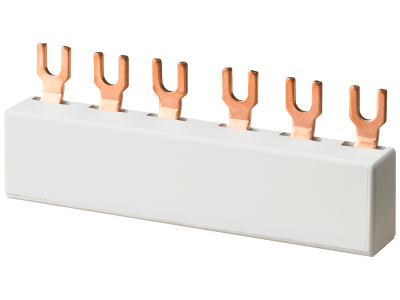

Szyna zbiorcza, 63 A, 3-bieg., jednostka podziału 15 mm, wersja widełkowa do 4 urządzeń | 5ST2603 Siemens

Alternatywny kod produktu: 5ST2603

Opis i Kluczowe Cechy

Szyna zbiorcza Siemens 5ST2603 to trójbiegunowy element rozdzielnic przeznaczony do podłączenia do 4 urządzeń ochronnych. Dzięki prądowi znamionowemu 63 A umożliwia bezpieczne zasilanie grupy odbiorników bez ryzyka przegrzania. Jednostka podziału 15 mm (3-bieg.) zapewnia kompatybilność z aparatami modułowymi w standardzie DIN.

• Prąd 63 A: bezpieczna praca w obwodach o znacznym obciążeniu, bez konieczności stosowania dodatkowych zabezpieczeń.
• 3-biegunowa: dedykowana do obwodów trójfazowych (L1, L2, L3) – uporządkowana dystrybucja faz w rozdzielnicy.
• Wersja widełkowa do 4 urządzeń: szybki montaż bez użycia narzędzi, oszczędność miejsca i czasu instalacji.
• Jednostka podziału 15 mm: pasuje do standardowych szyn i aparatów modułowych, ułatwia rozbudowę instalacji.
• Kompatybilny z serią SENTRON: idealne uzupełnienie wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości dla instalacji elektrycznych. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują niezawodność w warunkach przemysłowych i domowych.

Zastosowanie

Szyna zbiorcza 5ST2603 służy do dystrybucji energii elektrycznej w rozdzielnicach, szczególnie w systemach z wyłącznikami modułowymi. Znajduje zastosowanie tam, gdzie wymagane jest zasilenie kilku odbiorników z jednego źródła przy zachowaniu przejrzystej topologii okablowania.

• Zasilanie grup wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyn zbiorczych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Rozbudowa istniejących rozdzielnic o dodatkowe obwody bez konieczności modyfikacji głównej magistrali.
• Systemy automatyki budynkowej wymagające scentralizowanego rozdziału faz L1-L3.

Wskazówki Montażowe

Montaż szyny zbiorczej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę mocuje się na szynie TH35 (DIN) w pozycji poziomej. W przypadku szyny widełkowej urządzenia wsuwa się bezpośrednio na bolce – nie wymaga to użycia narzędzi. Przekrój przewodów przyłączeniowych należy dobrać do prądu 63 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków stosować według danych producenta zawartych w karcie katalogowej.

FAQ

• Czy szyna pasuje do wyłączników Siemens SENTRON? Tak, model 5ST2603 został zaprojektowany jako akcesorium do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON. Obsługuje do 4 urządzeń na jednej szynie.
• Jaki jest maksymalny prąd obciążenia? Prąd znamionowy wynosi 63 A, co pozwala na bezpieczne zasilanie grupy odbiorników bez ryzyka przegrzania styków. Należy jednak pamiętać o doborze przewodów i zabezpieczeń nadprądowych.
• Czy wymaga dodatkowego okablowania między urządzeniami? Nie, wersja widełkowa umożliwia bezpośrednie wpięcie wyłączników na szynę. Okablowanie jest potrzebne tylko do podłączenia zasilania do szyny oraz do odbiorów.
