Szyna zbiorcza, 63 A 3-bieg. jednostka podziału 15 mm wersja widełkowa dla 2 urządzeń | 5ST2601 Siemens

Alternatywny kod produktu: 5ST2601

Opis i Kluczowe Cechy

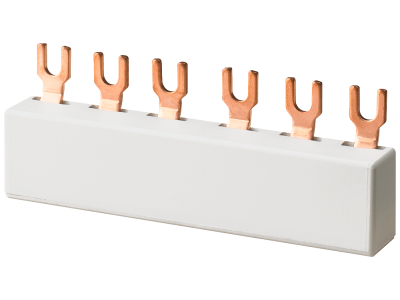

Siemens 5ST2601 to szyna zbiorcza w wersji widełkowej przeznaczona do łączenia dwóch urządzeń w rozdzielnicach niskiego napięcia. Dzięki prądowi znamionowemu 63 A zapewnia bezpieczne zasilanie obwodów o znacznym obciążeniu bez ryzyka przegrzania połączeń. Trzybiegunowa konstrukcja z podziałką modułu 15 mm ułatwia zabudowę w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 63 A: Umożliwia pracę w obwodach o dużym obciążeniu – bez przeciążania styków i ryzyka uszkodzenia izolacji.
• Wersja widełkowa dla 2 urządzeń: Pozwala na szybkie i pewne połączenie dwóch wyłączników nadmiarowo-prądowych lub różnicowoprądowych w jednym zestawie.
• 3-biegunowa (3 moduły) podziałka 15 mm: Zgodna z modułowym systemem montażu na szynie TH35 – oszczędność miejsca i łatwa rozbudowa instalacji.
• Producent Siemens – seria SENTRON: Gwarancja jakości i kompatybilności z aparaturą modułową tej serii, co skraca czas instalacji i eliminuje ryzyko błędów montażowych.
• Uniwersalne zastosowanie: Sprawdza się zarówno w infrastrukturze budynkowej, jak i w lekkim przemyśle – niezależnie od konfiguracji rozdzielnicy.

Zgodność z Normami

Szyna zbiorcza Siemens 5ST2601 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi dla osprzętu instalacyjnego i posiada certyfikat CE. Produkt spełnia rygorystyczne wymagania dotyczące bezpieczeństwa oraz jakości obowiązujące w branży elektrycznej.

Zastosowanie

Szyna zbiorcza przeznaczona jest do montażu w rozdzielnicach modułowych, gdzie służy do łączenia dwóch urządzeń ochronnych (np. wyłączników nadmiarowo-prądowych lub różnicowoprądowych) w jeden obwód zasilający. Sprawdzi się w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych i biurowych – do zasilania dwóch obwodów z jednego źródła.
• Instalacjach przemysłowych i magazynowych – szybkie łączenie zabezpieczeń w szafach sterowniczych.
• Modernizacjach istniejących rozdzielnic – wymiana lub rozbudowa bez konieczności przebudowy okablowania.
• Automatyce budynkowej – jako element zasilania szafek sterowniczych z wyłącznikami serii SENTRON.

Wskazówki Montażowe

Montaż szyny zbiorczej może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączanych do wyłączników należy dobrać do prądu znamionowego 63 A. Moment dokręcania śrub oraz parametry przyłączy – według danych katalogowych dostarczonych z produktem. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Ile urządzeń można podłączyć do szyny 5ST2601? Szyna jest przeznaczona do łączenia dwóch urządzeń ochronnych (wyłączników nadmiarowo-prądowych lub różnicowoprądowych) w jednej parze widełek.
• Czy szyna jest kompatybilna z aparaturą innych producentów? Szyna została zaprojektowana z myślą o wyłącznikach serii Siemens SENTRON, ale jej widełkowy interfejs i podziałka 15 mm pasują do standardowych modułów zgodnych z DIN 43880. Zalecamy weryfikację kompatybilności z dokumentacją techniczną.
• Jaki jest stopień ochrony szyny? Producent nie podaje bezpośrednio stopnia IP – w typowych rozdzielnicach modułowych szyna pracuje w obudowie o IP≥2X (ochrona przed dostępem palcem). Montaż w puszce musi zapewnić odpowiednią ochronę przed dotykiem części czynnych.
