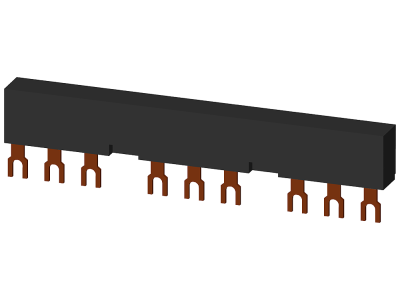

Szyna zbiorcza 3-fazowa, podziałka 55mm, dla 3 wyłączników+ wyposażenie | 3RV1915-2BB Siemens

Alternatywny kod produktu: 3RV19152BB

Opis i Kluczowe Cechy

Szyna zbiorcza 3-fazowa o podziałce 55 mm, oznaczona symbolem 3RV1915-2BB, to element systemu modułowego SIRIUS przeznaczony do zasilania trzech wyłączników (np. wyłączników silnikowych) wraz z akcesoriami. Dzięki podziałce 55 mm idealnie dopasowuje się do standardowej szerokości aparatury modułowej, co pozwala na uporządkowane i oszczędne prowadzenie przewodów w szafie sterowniczej. Przyłącza w formie widełek zapewniają pewny i szybki montaż przewodów bez użycia specjalistycznych narzędzi.

• Podziałka 55 mm: Umożliwia zasilenie trzech urządzeń modułowych o standardowej szerokości, co ułatwia planowanie rozkładu aparatury i skraca czas okablowania.
• Przyłącza widełkowe: Gwarantują stabilny i bezpieczny kontakt elektryczny, a jednocześnie przyspieszają instalację – wystarczy wsunąć przewód i dokręcić śrubę.
• Kompatybilność z systemem SIRIUS: Dedykowana do współpracy z wyłącznikami i akcesoriami rodziny SIRIUS, co zapewnia spójność mechaniczną i elektryczną całej instalacji.
• Konstrukcja 3-fazowa: Przystosowana do rozdzielania trzech faz zasilania (L1, L2, L3) na trzy odbiorniki, minimalizując ryzyko błędów połączeń i poprawiając przejrzystość szafy.
• Modułowość i oszczędność miejsca: Pozwala zastąpić wiele indywidualnych mostków jednym elementem, redukując liczbę połączeń i zmniejszając gabaryty rozdzielnicy.

Zgodność z Normami

Szyna zbiorcza 3RV1915-2BB jest elementem systemu SIRIUS firmy Siemens, zaprojektowanym zgodnie z aktualnymi wymaganiami europejskimi i standardem DIN. Produkt posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami dla niskonapięciowego sprzętu elektrycznego. Ze względu na charakter akcesorium montowanego wewnątrz rozdzielnicy, typowy stopień ochrony wynosi IP20 (ochrona przed dotykiem palcem).

Zastosowanie

Szyna zbiorcza znajduje zastosowanie wszędzie tam, gdzie konieczne jest zasilenie trzech urządzeń trójfazowych w sposób uporządkowany i bezpieczny. Idealnie sprawdza się w szafach sterowniczych w przemyśle, automatyce budynkowej oraz w rozdzielnicach maszyn.

• Zasilanie trzech wyłączników silnikowych (np. Siemens 3RV) dla trzech niezależnych odbiorników trójfazowych.
• Rozdział zasilania w szafach sterowniczych PLC i przekaźnikowych – prostsze okablowanie i mniejsza liczba zacisków.
• Wykorzystanie w automatyce budynkowej do rozdzielania faz na trzy obwody odbiorcze (np. oświetlenie, wentylacja, gniazda).
• Montaż w rozdzielnicach głównych i podrozdzielniach tam, gdzie potrzebne jest przejrzyste i bezbłędne połączenie trzech faz.

Wskazówki Montażowe

Montaż i podłączenie szyny zbiorczej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Szynę mocuje się na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy. Przyłącza widełkowe przystosowane są do przewodów o przekroju dobranym zgodnie z obciążalnością prądową danego obwodu. Moment dokręcania śrub należy stosować zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączeń oraz izolacji względem zacisków uziemiających.

FAQ

• Czy szyna zbiorcza 3RV1915-2BB jest przeznaczona wyłącznie do wyłączników serii 3RV? Tak, jest dedykowana do współpracy z wyłącznikami silnikowymi oraz akcesoriami systemu SIRIUS, w tym również z łącznikami i stycznikami o podziałce 55 mm.
• Jaka jest podziałka szyny i ile miejsca zajmuje w rozdzielnicy? Podziałka wynosi 55 mm, co odpowiada trzem standardowym modułom po 18 mm. Szerokość szyny jest dostosowana do trzech urządzeń montowanych obok siebie na szynie DIN.
• Czy przyłącza widełkowe umożliwiają podłączenie zarówno przewodów linkowych, jak i drutowych? Tak, konstrukcja widełek pozwala na pewne zaciśnięcie przewodu zarówno linkowego, jak i drutowego, pod warunkiem zastosowania odpowiednich tulejek zaciskowych dla linek.
