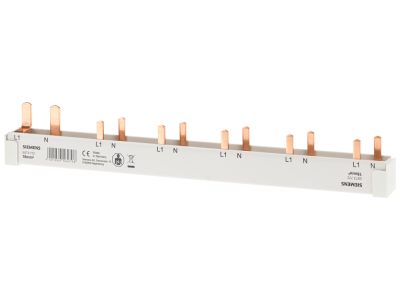

Szyna łączeniowa grzebieniowa 16 mm2, 2-faz. 1x(1-faz.+N) + 5x(1-faz.+N) 214mm, z możliwością cięcia | 5ST3772 Siemens

Alternatywny kod produktu: 5ST3772

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3772 to element systemu SENTRON przeznaczony do dystrybucji zasilania w rozdzielnicach modułowych. Wykonana z miedzi o przekroju 16 mm² zapewnia niskie spadki napięcia i pewny przepływ prądu przy dużym obciążeniu. Długość 214 mm wraz z możliwością cięcia ułatwia dopasowanie do konkretnej konfiguracji aparatury. Konfiguracja 2-faz. 1x(1-faz.+N) + 5x(1-faz.+N) umożliwia zasilenie łącznie sześciu obwodów jednofazowych z możliwością rozdziału faz.

• Przekrój 16 mm²: Gwarantuje niską rezystancję i wysoką obciążalność prądową, co przekłada się na minimalne straty mocy i bezpieczną pracę w instalacjach o znacznym poborze prądu.
• Konfiguracja 2-faz. 1x(1-faz.+N) + 5x(1-faz.+N): Pozwala na zasilanie sześciu oddzielnych obwodów – jeden obwód z pierwszej fazy oraz pięć obwodów z drugiej fazy – co ułatwia rozdział obciążeń i optymalizuje wykorzystanie szyny.
• Długość 214 mm z możliwością cięcia: Umożliwia precyzyjne dopasowanie szyny do rzeczywistej liczby zajmowanych modułów w rozdzielnicy, minimalizując straty materiału i upraszczając montaż.
• Możliwość cięcia: Dzięki temu szynę można skrócić do wymaganej liczby gniazd, co zwiększa elastyczność projektowania i zmniejsza potrzebę magazynowania wielu wariantów długości.
• Kompatybilność z aparatami serii SENTRON: Przeznaczona do współpracy z wyłącznikami różnicowoprądowymi FI oraz wyłącznikami nadmiarowo-prądowymi AFDD (5SM601), co gwarantuje niezawodne połączenie mechaniczne i elektryczne.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3772 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń instalacyjnych.

Zastosowanie

Szyna grzebieniowa 5ST3772 znajduje zastosowanie w rozdzielnicach niskiego napięcia, szczególnie w systemach SENTRON, gdzie wymagane jest zasilanie wielu obwodów jednofazowych z dwóch różnych faz. Sprawdzi się w następujących scenariuszach:

• Dystrybucja zasilania w szafach rozdzielczych budynków mieszkalnych i usługowych.
• Zasilanie zestawów wyłączników różnicowoprądowych FI i nadmiarowo-prądowych AFDD (5SM601) w układach ochrony przeciwpożarowej.
• Rozdzielanie obciążeń między fazami w instalacjach wieloobwodowych, gdzie wymagane jest równomierne obciążenie sieci.
• Montaż w systemach automatyki budynkowej i sterowania oświetleniem przy użyciu styczników modułowych.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Szynę należy mocować na szynie TH35 (DIN) zgodnie z zaleceniami producenta. W przypadku przycinania użyj narzędzi odpowiednich do miedzi (np. nożyc do szyn). Moment dokręcania śrub zaciskowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną konkretnych wyłączników. Po montażu sprawdź poprawność połączeń – brak luzów i pewny kontakt gwarantują bezpieczną pracę instalacji.

FAQ

• Czy szynę można przyciąć do własnej długości? Tak, szyna 5ST3772 jest przystosowana do cięcia – można skrócić ją na wymaganą liczbę modułów, co ułatwia dopasowanie do rzeczywistej konfiguracji rozdzielnicy.
• Jaki jest stopień ochrony szyny? Szyna łączeniowa jako element montowany wewnątrz rozdzielnicy nie ma przypisanego oddzielnego stopnia IP – o ochronie końcowej decyduje obudowa rozdzielnicy (zazwyczaj IP30/IP40). Sama szyna zapewnia bezpieczeństwo dotykowe zgodne z wymogami standardu DIN.
• Czy szyna nadaje się do zasilania styczników modułowych? Tak, szyna grzebieniowa może być używana do dystrybucji napięcia fazowego i neutralnego do styczników modułowych oraz przekaźników, pod warunkiem że ich zaciski są kompatybilne z systemem grzebieniowym (zgodne z osprzętem SENTRON).
