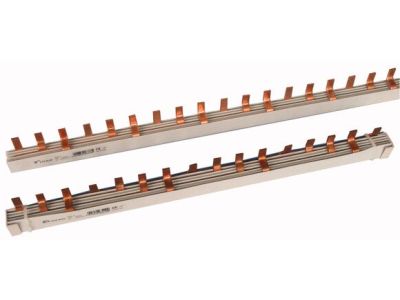

Szyna zasilająca 3-fazowa, Z-SV-35/3P+N-6TE | 263110 Eaton

Alternatywny kod produktu: Z-SV-35/3P+N-6TE

Opis i Kluczowe Cechy

Szyna zasilająca 3‑fazowa typu Z‑SV‑35/3P+N-6TE (symbol 263110) służy do rozprowadzenia trzech faz i przewodu neutralnego wewnątrz rozdzielnic modułowych. Dzięki szerokości 6 modułów (6TE) umożliwia kompaktowe i przejrzyste okablowanie, a konstrukcja z zaciskami dla 3 przewodów fazowych oraz N pozwala na bezpieczną dystrybucję energii w układach trójfazowych.

• 3P+N (3 fazy + N): zapewnia kompletną dystrybucję prądu w obwodach trójfazowych z przewodem neutralnym, co upraszcza instalację i redukuje liczbę połączeń.
• Szerokość 6TE (6 modułów): oszczędza miejsce w rozdzielnicy, pozostawiając więcej przestrzeni dla innych urządzeń modułowych.
• Montaż na szynie DIN TH35: szybkie i pewne mocowanie w standardowej szynie montażowej, charakterystyczne dla aparatury modułowej.
• Zaciski śrubowe: umożliwiają pewne i trwałe połączenie przewodów o odpowiednim przekroju, minimalizując ryzyko poluzowania podczas eksploatacji.
• Przeznaczona do rozdzielnic natynkowych i podtynkowych: uniwersalne zastosowanie w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Szyna zasilająca Z‑SV‑35/3P+N-6TE spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Jej konstrukcja jest zgodna ze standardem DIN dla aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Szyna znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane rozprowadzenie energii trójfazowej w rozdzielnicach. Zalecana jest do:

• Dystrybucji trzech faz i przewodu neutralnego w rozdzielnicach głównych i podrozdzielnicach.
• Zasilania styczników, wyłączników nadprądowych i innych odbiorników modułowych w układach 3‑fazowych.
• Tworzenia szyny zbiorczej dla obwodów oświetlenia, gniazd wtyczkowych oraz instalacji siłowej.
• Budowy układów automatyki budynkowej i sterowania w przemyśle.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy szynie zasilającej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie mocuje się na szynie DIN TH35. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. PN‑IEC 60364). Przed włączeniem napięcia sprawdzić poprawność połączeń oraz ich mechaniczną wytrzymałość.

FAQ

• Jaką szerokość modułową ma szyna Z‑SV‑35/3P+N-6TE? Szyna zajmuje 6 modułów (6TE), co odpowiada 108 mm na szynie DIN.
• Czy szyna posiada oznaczenia faz i N? Tak, posiada wyraźne oznaczenia dla trzech faz (L1, L2, L3) oraz przewodu neutralnego (N), co ułatwia identyfikację podczas montażu.
• Jaki jest stopień ochrony tego produktu? Jako aparat modułowy przeznaczony do montażu wewnątrz rozdzielnicy, standardowo ma stopień ochrony IP20 (brak ochrony przed wnikaniem pyłu i wilgoci). Zalecane jest stosowanie w suchym, czystym środowisku wewnątrz obudów.
