Szyna zacisków PE/N 2x22 zacisków, Univers Z | KM22A Hager

Opis i Kluczowe Cechy

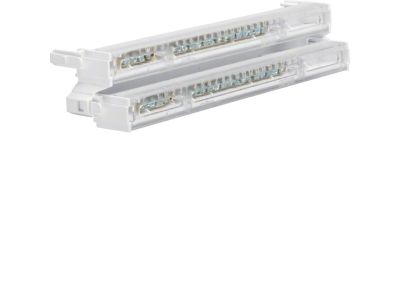

Szyna zacisków PE/N KM22A marki Univers Z to element konstrukcyjny przeznaczony do montażu w szafach rozdzielczych i obudowach elektrycznych. Oferuje 2 rzędy po 22 zaciski (łącznie 44 miejsca przyłączeniowe), co pozwala na bezpieczne i uporządkowane prowadzenie przewodów ochronnych i neutralnych w instalacjach o dużej liczbie odbiorów.

• 2x22 zaciski: Zapewnia 44 punkty przyłączeniowe dla przewodów PE i N, umożliwiając elastyczną konfigurację rozdzielnicy bez konieczności stosowania dodatkowych łączników.
• Przeznaczenie PE/N: Dedykowane osobne rzędy dla przewodów ochronnych i neutralnych – ułatwia identyfikację oraz spełnia wymogi bezpieczeństwa.
• Montaż w szafie rozdzielczej: Konstrukcja przystosowana do instalacji wewnątrz obudów i szaf sterowniczych – oszczędność miejsca i porządek w okablowaniu.
• Zgodność z serią Univers Z: Kompatybilność z pozostałymi elementami systemu Univers Z – gwarancja dopasowania i łatwej rozbudowy.
• Solidne wykonanie: Materiał zapewniający trwałość mechaniczną i niezawodność połączeń w środowisku przemysłowym i budynkowym.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Jako element konstrukcyjny szaf rozdzielczych jest zgodny z ogólnymi standardami bezpieczeństwa elektrycznego oraz zaleceniami producenta dotyczącymi montażu i eksploatacji.

Zastosowanie

Szyna zacisków KM22A znajduje zastosowanie w instalacjach, gdzie konieczne jest scentralizowane przyłączenie przewodów ochronnych i neutralnych w jednym punkcie. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych – do podłączenia obwodów odbiorczych.
• Szafach sterowniczych i automatyki – prowadzenie przewodów PE/N do styczników, przekaźników, zasilaczy PLC.
• Instalacjach tymczasowych i rozbudowywanych – łatwe dodawanie nowych odpływów dzięki 22 zaciskom na rząd.
• Modernizacjach istniejących rozdzielnic – zastąpienie rozproszonych połączeń jedną uporządkowaną szyną.

Wskazówki Montażowe

Montaż szyny zacisków KM22A powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Szynę montuje się wewnątrz obudowy lub szafy zgodnie z dokumentacją producenta. Przekroje przewodów należy dobierać do przewidzianego obciążenia prądowego oraz obowiązujących norm. Po zamocowaniu przewodów zaleca się sprawdzenie dokręcenia każdego zacisku – moment dokręcania zgodny z instrukcją producenta. Zapewnienie odpowiedniej segregacji przewodów PE i N w osobnych rzędach ułatwia późniejszą konserwację i diagnostykę.

FAQ

• Jaką liczbę zacisków oferuje szyna KM22A? Szyna posiada 2 rzędy po 22 zaciski każdy, co daje łącznie 44 punkty przyłączeniowe – 22 dla przewodów ochronnych (PE) i 22 dla neutralnych (N).
• Czy szyna jest przystosowana do montażu na szynie DIN TH35? Produkt jest przeznaczony do montażu w szafie rozdzielczej – sposób mocowania zależy od konkretnej konfiguracji obudowy. W razie wątpliwości należy sprawdzić dokumentację techniczną Univers Z.
• Jaki jest stopień ochrony (IP) szyny zacisków? Jako element wyposażenia wewnętrznego szafy, ochronę zapewnia obudowa (np. IP54, IP65). Sama szyna nie posiada własnego stopnia IP – decydujący jest poziom ochrony całej rozdzielnicy.
