Szyna wyrównania potencjału 1x50+7x16+1xbednarka 30mm, szara | E.4104 Pawbol

Opis i Kluczowe Cechy

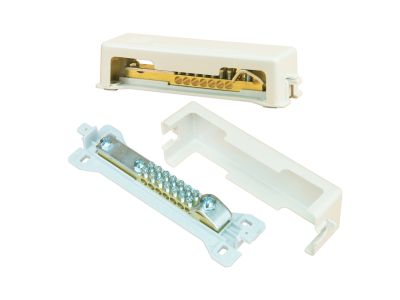

Szyna wyrównania potencjału o numerze katalogowym E.4104, wyprodukowana przez renomowaną firmę Pawbol, stanowi fundament bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Produkt został zaprojektowany z myślą o skutecznym wyrównywaniu różnic potencjałów między częściami przewodzącymi obcymi a instalacją odgromową i uziemiającą. Urządzenie charakteryzuje się solidną konstrukcją o wymiarach 176x52x52 mm, co zapewnia odpowiednią przestrzeń montażową dla różnorodnych przewodów.

• Wszechstronność przyłączy: Szyna została wyposażona w zaciski pozwalające na podłączenie jednego przewodu o przekroju znamionowym do 50 mm², siedmiu przewodów o przekroju do 16 mm² oraz dedykowane przyłącze dla płaskownika uziemiającego (bednarki) o szerokości do 30 mm.
• Wysoka jakość materiałów: Obudowa w kolorze szarym wykonana jest z tworzywa odpornego na uszkodzenia mechaniczne oraz procesy starzenia, co gwarantuje długowieczność instalacji.
• Elastyczność montażu: Konstrukcja podstawy umożliwia bezpośredni montaż na standardowej szynie montażowej TH35 (DIN), co znacząco przyspiesza prace instalacyjne w rozdzielnicach.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne dotyczące osprzętu elektroinstalacyjnego stosowanego w systemach ochrony przeciwporażeniowej. Szyna wyrównania potencjału Pawbol E.4104 jest zgodna z europejskimi standardami bezpieczeństwa, co potwierdza jej przydatność do stosowania w budownictwie mieszkaniowym oraz przemysłowym. Zastosowane zaciski śrubowe zapewniają trwały kontakt elektryczny, minimalizując rezystancję przejścia, co jest kluczowe dla skutecznego odprowadzania prądów udarowych.

Zastosowanie

Szyna E.4104 znajduje szerokie zastosowanie w głównych i dodatkowych połączeniach wyrównawczych. Jest niezbędnym elementem w:

• Budownictwie wielorodzinnym: Jako główny punkt uziemiający w piwnicach lub pomieszczeniach technicznych.
• Obiektach przemysłowych: Do łączenia metalowych rurociągów, konstrukcji wsporczych oraz systemów klimatyzacji z uziomem fundamentowym.
• Rozdzielnicach głównych: Gdzie wymagane jest uporządkowane i pewne połączenie wielu przewodów ochronnych PE oraz wyrównawczych.

Wskazówki Montażowe

Podczas instalacji szyny wyrównania potencjału należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż na szynie TH35: Należy upewnić się, że zatrzask pewnie osiadł na profilu szyny, co zapobiegnie przesuwaniu się elementu podczas dokręcania przewodów.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny, ale bez ryzyka zerwania gwintu lub deformacji przewodu.
• Przygotowanie przewodów: Końcówki przewodów wielodrutowych (linek) powinny być zakończone odpowiednimi tulejkami zaciskowymi, natomiast bednarka 30mm musi być czysta i pozbawiona warstwy izolacyjnej w miejscu styku.

FAQ

• Czy szyna posiada pokrywę ochronną? Tak, konstrukcja o wymiarach 176x52x52 mm obejmuje obudowę chroniącą zaciski przed przypadkowym dotykiem.
• Czy można ją zamontować bezpośrednio do ściany? Konstrukcja jest zoptymalizowana pod montaż na szynę TH35, co jest standardem w profesjonalnych instalacjach.
• Jakie przewody można podłączyć do zacisków 16mm²? Zaciski te obsługują zarówno druty, jak i linki o przekroju do 16 mm², co pozwala na elastyczne dopasowanie do lokalnych warunków instalacji.
