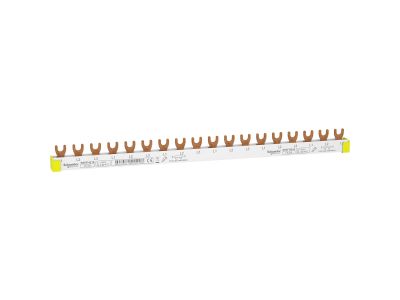

Szyna widełkowa 3P 18 modułowa 63A, K60 | R9XFH318 Schneider Electric

Opis i Kluczowe Cechy

Szyna widełkowa (grzebieniowa) oznaczona symbolem R9XFH318 to trójbiegunowe akcesorium przyłączeniowe przeznaczone do rozdzielnic modułowych. Przeznaczona do łączenia 18 modułów aparatury, zapewnia zwartą i uporządkowaną dystrybucję faz. Konstrukcja o prądzie znamionowym 63 A gwarantuje bezpieczne przenoszenie obciążeń w instalacjach średniej mocy bez ryzyka przegrzania połączeń.

• Liczba biegunów: 3P (3L): Umożliwia jednoczesne zasilenie trzech faz – idealne do rozdzielnic trójfazowych, eliminuje konieczność stosowania oddzielnych przewodów mostkujących.
• Liczba modułów: 18: Pozwala na podłączenie do 18 urządzeń modułowych w jednej linii, co skraca czas montażu i ogranicza liczbę połączeń śrubowych.
• Prąd znamionowy: 63 A: Odpowiedni do obwodów o znacznym zapotrzebowaniu mocy – gwarantuje stabilną pracę bez nadmiernego nagrzewania styków.
• Typ: szyna widełkowa (grzebieniowa): Zapewnia szybkie i pewne połączenie bez użycia narzędzi – widełki wciskane są w zaciski aparatury, co minimalizuje ryzyko błędów montażowych.
• Kategoria: akcesoria przyłączeniowe: Dedykowana do montażu w rozdzielnicach z szyną TH35 – uzupełnienie oferty aparatury modułowej.

Zgodność z Normami

Szyna widełkowa R9XFH318 została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi oraz posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z normami serii IEC/EN 60947 oraz IEC/EN 61439, przy czym parametry techniczne należy zweryfikować z dokumentacją producenta rozdzielnicy.

Zastosowanie

Szyna widełkowa R9XFH318 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych jako element dystrybucji energii elektrycznej między urządzeniami modułowymi. Usprawnia okablowanie i zwiększa niezawodność połączeń.

• Łączenie wyłączników nadprądowych, różnicowoprądowych i rozłączników w układach trójfazowych.
• Zasilanie styczników modułowych oraz przekaźników w szafach sterowniczych i automatyce budynkowej.
• Dystrybucja faz w rozdzielnicach głównych i podrozdzielniach – uporządkowane prowadzenie przewodów bez mostkowania.
• Montaż w miejscach wymagających powtarzalnego i szybkiego podłączenia wielu urządzeń, np. w budynkach użyteczności publicznej lub biurowcach.

Wskazówki Montażowe

Montaż szyny widełkowej może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Szynę montuje się na szynie nośnej TH35 (DIN), wciskając widełki w zaciski aparatury zgodnie z oznaczeniami faz. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta aparatury. Przekrój przewodów oraz obciążalność prądową należy dobrać do wartości znamionowej szyny (63 A) oraz zabezpieczeń nadprądowych w obwodzie.

FAQ

• Czy szyna R9XFH318 nadaje się do aparatury dowolnego producenta? Szyna widełkowa jest przeznaczona do standardowych urządzeń modułowych z rozstawem styków 18 mm. Przed montażem zaleca się sprawdzenie kompatybilności widełek z zaciskami konkretnego wyrobu – szczególnie w przypadku aparatury nietypowej lub starszych serii.
• Jaki stopień ochrony ma szyna po zamontowaniu w rozdzielnicy? Szyna nie posiada niezależnego stopnia IP – jej ochrona zależy od osłony rozdzielnicy oraz zastosowanych przepustów. W typowej obudowie zamykanej ochrona wynosi min. IP30.
• Czy można ciąć szynę na mniejsze segmenty? Szyna widełkowa jest elementem fabrycznie przygotowanym do łączenia 18 modułów. Nie zaleca się jej dzielenia, ponieważ może to uszkodzić widełki i wpłynąć na pewność połączenia. Do krótszych odcinków należy stosować dedykowane akcesoria o odpowiedniej liczbie modułów.
