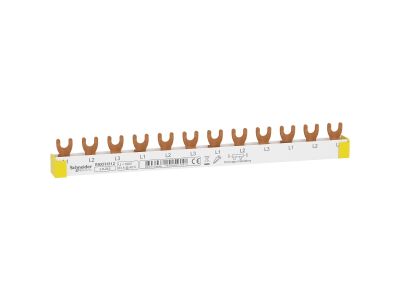

Szyna widełkowa 3P 12 modułowa 63A, K60 | R9XFH312 Schneider Electric

Opis i Kluczowe Cechy

Szyna widełkowa Schneider Electric o numerze katalogowym R9XFH312 to profesjonalny komponent elektroinstalacyjny zaprojektowany dla systemów aparatury modułowej z serii Resi9 (K60). Produkt charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na sprawne i bezpieczne połączenie aparatów w układach trójfazowych. Prąd znamionowy o wartości 63A gwarantuje wysoką obciążalność prądową, umożliwiając stabilne zasilanie wielu obwodów końcowych bez ryzyka nadmiernego wzrostu temperatury na stykach. Długość wynosząca 12 modułów (18 mm każdy) jest idealnie dopasowana do standardowych rozdzielnic, co znacząco przyspiesza prace montażowe i eliminuje konieczność docinania szyny w mniejszych instalacjach. Zastosowanie miedzianych przewodników o wysokiej czystości zapewnia minimalną rezystancję przejścia, co przekłada się na energooszczędność i długowieczność całej instalacji elektrycznej.

• Typ złącza: Widełkowe, zapewniające pewny docisk pod zaciskami śrubowymi aparatury.
• Liczba biegunów: 3P (L1, L2, L3) dla optymalnego rozkładu faz.
• Prąd znamionowy: 63A, co pozwala na obsługę rozbudowanych domowych i komercyjnych systemów zasilania.
• Pojemność modułowa: 12 standardowych modułów o szerokości 18 mm.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szyna spełnia wymagania normy IEC 60664-1 w zakresie koordynacji izolacji oraz normy produktowej dotyczącej osprzętu łączeniowego niskiego napięcia. Posiada certyfikację CE, co potwierdza jej dopuszczenie do obrotu na rynku europejskim jako komponentu bezpiecznego dla użytkownika i instalacji. Wysoka odporność na prądy zwarciowe oraz odpowiedni stopień ochrony izolacji gwarantują niezawodność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Szyna widełkowa R9XFH312 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowana do łączenia wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych wyposażonych w zaciski pod szynę widełkową. Dzięki swojej konstrukcji, szyna ta jest niezastąpiona w prefabrykacji rozdzielnic elektrycznych, gdzie liczy się estetyka wykonania, przejrzystość połączeń oraz oszczędność miejsca. Eliminuje ona konieczność stosowania tradycyjnych mostków z przewodów giętkich, co redukuje liczbę punktów potencjalnej awarii.

Wskazówki Montażowe

Podczas montażu szyny widełkowej należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatury. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie z dokumentacją techniczną podłączanych aparatów (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić trwały kontakt elektryczny i uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Szyna powinna być zamontowana w sposób uniemożliwiający przypadkowy dotyk części czynnych, co uzyskuje się poprzez zastosowanie dedykowanych osłon końcowych w przypadku jej docinania.

FAQ

• Czy szyna R9XFH312 pasuje do aparatury innych producentów? Szyna jest zoptymalizowana pod kątem serii Resi9 Schneider Electric, jednak dzięki standardowemu rozstawowi modułów 18 mm i typowi złącza widełkowego, może być kompatybilna z innymi aparatami posiadającymi odpowiednie gniazda, o ile ich parametry techniczne na to pozwalają.
• Czy szynę można skracać? Tak, szynę można dociąć do wymaganej długości, jednak po tej operacji konieczne jest założenie dedykowanych zaślepek bocznych (końcówek izolacyjnych), aby zachować odpowiedni stopień ochrony i odstępy izolacyjne.
• Jaki jest maksymalny prąd pracy tej szyny? Maksymalny prąd znamionowy ciągły wynosi 63A przy temperaturze otoczenia zgodnej ze specyfikacją techniczną.
