Szyna widełkowa 1P 57 modułowa 63A | R9XFH157 Schneider Electric

Opis i Kluczowe Cechy

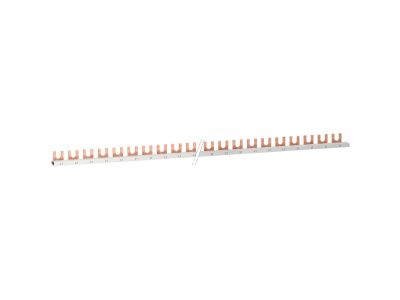

Szyna widełkowa Schneider Electric o numerze katalogowym R9XFH157 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Jako szyna 1-biegunowa (1L), umożliwia ona sprawne połączenie aparatury modułowej, eliminując konieczność tworzenia skomplikowanych mostków kablowych. Produkt charakteryzuje się długością odpowiadającą 57 modułom, co pozwala na swobodną konfigurację szerokich zestawów aparatury w szafach sterowniczych i rozdzielczych.

• Prąd znamionowy 63A: Wysoka obciążalność prądowa pozwala na stabilną pracę układów zasilających bez ryzyka przegrzania styków.
• Konstrukcja widełkowa: Specjalny kształt końcówek przyłączeniowych gwarantuje pewny docisk pod zaciskami śrubowymi aparatów, co minimalizuje rezystancję przejścia.
• Modułowość: Długość 57 modułów zapewnia elastyczność – szynę można dociąć do wymaganej długości, dopasowując ją do konkretnej liczby zainstalowanych urządzeń.
• Bezpieczeństwo: Izolowana obudowa chroni instalatora przed przypadkowym dotykiem części pod napięciem, podnosząc standardy BHP w miejscu pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi akcesoriów przyłączeniowych. Schneider Electric, jako lider w branży elektrotechnicznej, zapewnia pełną kompatybilność z aparaturą modułową serii Resi9 oraz innymi urządzeniami montowanymi na standardowej szynie DIN (TH35). Szyna spełnia wymagania w zakresie wytrzymałości dielektrycznej oraz odporności na prądy zwarciowe, co jest kluczowe dla zachowania ciągłości zasilania w obiektach przemysłowych i mieszkalnych.

Zastosowanie

Szyna grzebieniowa R9XFH157 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym rozwiązaniem do:

• Łączenia wyłączników nadmiarowo-prądowych (MCB) w obrębie jednej fazy.
• Zasilania grup wyłączników różnicowoprądowych (RCCB) oraz ograniczników przepięć.
• Prefabrykacji rozdzielnic elektrycznych w budownictwie wielorodzinnym i komercyjnym.
• Modernizacji istniejących tablic rozdzielczych, gdzie wymagana jest estetyka i przejrzystość oprzewodowania.

Wskazówki Montażowe

Podczas instalacji szyny widełkowej należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi i tworzyw sztucznych, a następnie dokładnie oczyścić krawędzie z opiłków metalu.
• Izolacja końców: Po docięciu szyny bezwzględnie należy zastosować dedykowane zaślepki końcowe, aby zapewnić odpowiedni stopień ochrony i zapobiec porażeniu.
• Moment dokręcania: Śruby zaciskowe aparatury powinny być dokręcone z momentem zalecanym przez producenta danego aparatu (zazwyczaj od 2 do 3,5 Nm), co zapobiega luzowaniu się połączeń pod wpływem drgań i zmian temperatury.
• Pozycjonowanie: Upewnij się, że widełki szyny są prawidłowo osadzone w zaciskach windowych aparatów przed ich ostatecznym dokręceniem.

FAQ

1. Czy szynę R9XFH157 można stosować z aparatami innych producentów?
Tak, o ile aparaty te posiadają zaciski przystosowane do przyłączy widełkowych i zachowują standardowy rozstaw modułów 18 mm.

2. Jaki jest maksymalny prąd pracy tej szyny?
Szyna jest certyfikowana do pracy z prądem znamionowym nieprzekraczającym 63A.

3. Czy szyna wymaga konserwacji?
Szyna nie wymaga specjalistycznej konserwacji, jednak podczas okresowych przeglądów rozdzielnicy zaleca się sprawdzenie siły dociągu śrub w zaciskach, w których jest zamontowana.
