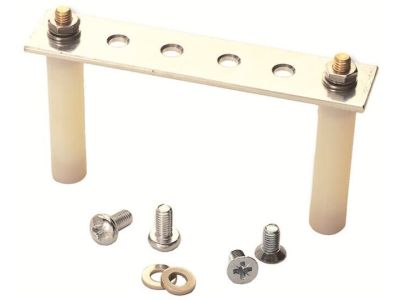

Szyna uziemiająca do OVR D, E, H, TN, RTD, CCTV/B, CCTV/T i RS485, OVR CME4, pro M compact | 7242337 ABB

Alternatywny kod produktu: 7242337

Opis i Kluczowe Cechy

Szyna uziemiająca OVR CME4 (symbol 7242337) o szerokości 4 modułów (72 mm) to rozwiązanie zaprojektowane do szybkiego i pewnego montażu ograniczników przepięć w systemach ochrony przeciwprzepięciowej. Wykonana z miedzi cynowanej, zapewnia doskonałą przewodność i odporność na korozję. Zintegrowane połączenie uziemiające eliminuje konieczność dodatkowego okablowania, upraszczając instalację i zwiększając niezawodność systemu.

• Szerokość 4 modułów (72 mm): Kompatybilna z aparaturą modułową o standardowej szerokości, umożliwia montaż w szafach sterowniczych i rozdzielnicach.
• Montaż na szynie DIN 35 mm: Szybkie i pewne mocowanie bez dodatkowych elementów montażowych.
• Zintegrowane połączenie uziemiające: Eliminuje konieczność stosowania osobnych przewodów uziemiających, redukując czas i koszty instalacji.
• Materiał: miedź cynowana: Gwarantuje wysoką przewodność elektryczną i odporność na korozję, co wydłuża żywotność systemu.
• Kompatybilność z wieloma typami ograniczników: Przeznaczona do montażu ograniczników typów D, E, H, TN, RTD, CCTV/B, CCTV/T oraz RS485.

Zgodność z Normami

Szyna uziemiająca OVR CME4 spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla systemów uziemiających.

Zastosowanie

Szyna uziemiająca OVR CME4 znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przeciwprzepięciowej.

• Montaż ograniczników przepięć w rozdzielnicach i szafach sterowniczych.
• Ochrona urządzeń wrażliwych na przepięcia, takich jak systemy CCTV, sieci telekomunikacyjne i przemysłowe układy sterowania.
• Stosowanie w instalacjach niskiego napięcia, gdzie wymagane jest szybkie i niezawodne uziemienie.
• Wykorzystanie w systemach o podwyższonych wymaganiach dotyczących kompatybilności elektromagnetycznej (EMC).

Wskazówki Montażowe

Montaż szyny powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Szynę należy zamontować na szynie DIN 35 mm, a następnie podłączyć ograniczniki przepięć zgodnie z zaleceniami producenta. Zintegrowane połączenie uziemiające należy podłączyć do szyny głównej uziemiającej w rozdzielnicy. Podczas montażu należy zwrócić uwagę na odpowiednie dokręcenie połączeń śrubowych, aby zapewnić niską rezystancję przejścia.

FAQ

• Do jakich typów ograniczników przepięć można podłączyć szynę OVR CME4? Szyna jest kompatybilna z ogranicznikami typów D, E, H, TN, RTD, CCTV/B, CCTV/T oraz RS485.
• Jakie są wymiary szyny OVR CME4? Szerokość szyny wynosi 4 moduły (72 mm), co odpowiada standardowej szerokości aparatury modułowej.
• Czy szyna posiada oznaczenia CE? Tak, produkt posiada deklarację zgodności CE i spełnia wymagania normy IEC 61643-11.
