Szyna uziemiająca 12x13x450mm z 40 zaciskami, PrismaSet | LVS04200 Schneider Electric

Opis i Kluczowe Cechy

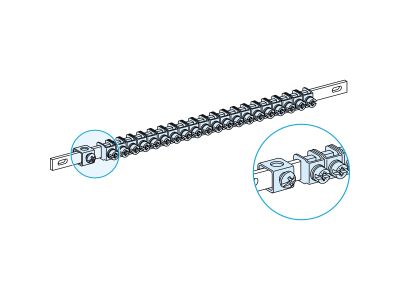

Szyna uziemiająca Schneider Electric o numerze katalogowym LVS04200 to zaawansowany komponent dedykowany do nowoczesnych systemów rozdzielczych PrismaSeT G. Produkt charakteryzuje się długością wynoszącą 450 mm oraz przekrojem poprzecznym 12x13 mm, co gwarantuje wysoką obciążalność prądową oraz stabilność mechaniczną wewnątrz obudowy. Szyna została wyposażona w aż 40 zacisków przyłączeniowych, co pozwala na uporządkowane i bezpieczne odprowadzenie przewodów ochronnych (PE) z wielu obwodów jednocześnie.

Nowa konstrukcja serii PrismaSeT G została zaprojektowana z myślą o zwiększeniu wytrzymałości całej rozdzielnicy. Dzięki precyzyjnemu wykonaniu, szyna LVS04200 minimalizuje rezystancję przejścia na stykach, co jest kluczowe dla skuteczności ochrony przeciwporażeniowej. Solidna budowa wspiera wydajność instalacji na każdym poziomie, ułatwiając zarządzanie okablowaniem w rozbudowanych systemach elektroenergetycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury rozdzielczej i sterowniczej. Szyna LVS04200 spełnia wymagania normy IEC 61439-1 oraz IEC 61439-2, co potwierdza jej przydatność do stosowania w profesjonalnych rozdzielnicach niskiego napięcia. Zastosowanie oryginalnych akcesoriów Schneider Electric w systemie PrismaSeT gwarantuje pełną kompatybilność elektromagnetyczną oraz mechaniczną, co jest niezbędne do uzyskania certyfikacji dla gotowej prefabrykowanej rozdzielnicy.

Zastosowanie

Szyna uziemiająca LVS04200 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest dedykowana do montażu w obudowach systemu PrismaSeT G, gdzie pełni rolę głównego punktu zbiorczego dla przewodów uziemiających. Idealnie sprawdza się w:

• Rozdzielnicach głównych i oddziałowych w budynkach biurowych.
• Centrach danych, gdzie wymagana jest wysoka niezawodność systemów ochronnych.
• Zakładach przemysłowych do uziemiania maszyn i urządzeń technologicznych.
• Infrastrukturze krytycznej wymagającej najwyższych standardów bezpieczeństwa elektrycznego.

Wskazówki Montażowe

Montaż szyny LVS04200 powinien odbywać się zgodnie z dokumentacją techniczną systemu PrismaSeT. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Szynę należy zamontować w dedykowanych wspornikach izolacyjnych lub bezpośrednio do konstrukcji wsporczej, zależnie od wymaganej konfiguracji układu sieciowego (np. TN-S).
• Moment dokręcania: Aby zapewnić trwałe połączenie elektryczne i uniknąć poluzowania zacisków pod wpływem drgań, należy stosować klucz dynamometryczny zgodnie z zaleceniami producenta dla danego przekroju przewodu.
• Organizacja przewodów: Dzięki 40 punktom zaciskowym zaleca się logiczne grupowanie przewodów, co ułatwia późniejszą konserwację i pomiary okresowe rezystancji uziemienia.
• Czystość styków: Przed montażem przewodów należy upewnić się, że powierzchnie stykowe są wolne od zanieczyszczeń i tlenków.

FAQ

• Czy szyna pasuje do starszych obudów Prisma G? Szyna LVS04200 jest częścią nowej serii PrismaSeT G, która zachowuje wysoką kompatybilność, jednak zaleca się weryfikację rozstawu otworów montażowych w dokumentacji technicznej dla starszych wykonań.
• Ile przewodów można podłączyć do jednego zacisku? Zgodnie z dobrą praktyką inżynierską i zasadami bezpieczeństwa, do jednego zacisku śrubowego powinien być podłączony jeden przewód ochronny, co zapewnia niezależność połączeń.
• Z jakiego materiału wykonana jest szyna? Szyna wykonana jest z wysokoprzewodzącego stopu miedzi, co zapewnia optymalne parametry elektryczne i odporność na korozję w typowych warunkach pracy rozdzielnicy.
