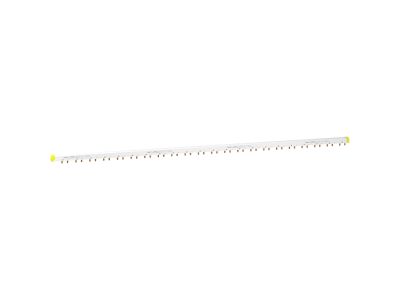

Szyna łączeniowa ( sztyftowa ) NL1NL2NL3 3P+N + styk pomocniczy 57modułów 100A, Acti9 | A9XAH557 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa (sztyftowa) Schneider Electric Acti9 o symbolu A9XAH557 to profesjonalne akcesorium przyłączeniowe przeznaczone do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Model NL1NL2NL3 oferuje konfigurację 3P+N z dodatkowym stykiem pomocniczym, co pozwala na jednoczesne zasilanie trzech faz, przewodu neutralnego oraz obwodu sterowania – wszystko w jednej kompaktowej szynie. Prąd znamionowy 100 A gwarantuje niezawodne przewodzenie nawet przy dużych obciążeniach, a długość 57 modułów umożliwia obsługę rozbudowanych instalacji.

• Prąd znamionowy 100 A: bezpieczne łączenie obwodów o znacznym obciążeniu bez ryzyka przegrzania – idealne do rozdzielnic głównych i podrozdzielnic.
• Konfiguracja 3P+N + styk pomocniczy: pięć oddzielnych torów (L1, L2, L3, N oraz dodatkowy tor dla sygnałów sterowniczych) w jednej szynie, co upraszcza okablowanie i redukuje liczbę połączeń.
• Długość na 57 modułów: wystarczająca do obsługi dużych zestawów aparatury modułowej – oszczędność miejsca w rozdzielnicy i eliminacja zbędnych przewodów mostkujących.
• Wykonanie sztyftowe (grzebieniowe): szybki montaż bez narzędzi specjalistycznych, pewny styk i niska rezystancja przejścia – mniejsze straty mocy.
• Gama Acti9: pełna kompatybilność z wyłącznikami, stycznikami i osprzętem serii Acti9 – gwarancja spójności systemu i łatwa rozbudowa instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE, co potwierdza jego zgodność z wymogami bezpieczeństwa i jakości w instalacjach elektrycznych. Przeznaczony do użytku w systemach niskiego napięcia.

Zastosowanie

Szyna grzebieniowa A9XAH557 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i uporządkowane łączenie aparatury modułowej w rozdzielnicach. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Zasilanie rozdzielnic głównych i podrozdzielnic – jeden produkt zastępuje wiele przewodów fazowych, neutralnych i sterowniczych.
• Łączenie wyłączników nadprądowych, różnicowoprądowych i styczników w systemach Acti9 – idealne do budowy logicznych linii zasilających.
• Dystrybucja napięcia dla obwodów sterowania (dodatkowy styk pomocniczy) – wygodne podłączenie sygnałów do przekaźników, PLC lub przycisków.
• Instalacje przemysłowe, komercyjne i mieszkaniowe o podwyższonych wymaganiach co do niezawodności i estetyki okablowania.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Prace należy prowadzić przy bezwzględnie odłączonym napięciu. Szynę osadza się na szynie montażowej TH35 (DIN) w standardowej rozdzielnicy. Przed wciśnięciem należy upewnić się, że bolce szyny prawidłowo trafiają w gniazda przyłączeniowe aparatów. Dokręcanie aparatów i zacisków należy wykonać momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego (100 A) i warunków środowiskowych.

FAQ

• Czy szyna ma dodatkowy styk pomocniczy i do czego służy? Tak, model A9XAH557 posiada osobny tor oznaczony jako styk pomocniczy, który umożliwia prowadzenie obwodu sterowania (np. sygnału załącz/wyłącz) niezależnie od torów głównych (3 fazy + N). To wygodne rozwiązanie, gdy potrzebujesz oddzielić zasilanie od logiki.
• Jaki jest stopień ochrony szyny i czy jest odporna na przypadkowy dotyk? Produkt jest przeznaczony do montażu wewnątrz rozdzielnicy, która zapewnia odpowiedni stopień ochrony (np. IP30 lub wyższy). Sama szyna, po prawidłowym zamontowaniu, jest izolowana w standardzie IP20 – chroni przed dotykiem palcem, ale nie przed wilgocią. Zawsze należy stosować osłony rozdzielnicy.
• Ile aparatów mogę podłączyć do tej szyny (57 modułów – czy to oznacza fizyczną długość)? 57 modułów odpowiada łącznej szerokości aparatów (1 moduł = 18 mm, łącznie ok. 1026 mm). Można podłączyć dowolne kombinacje aparatów modułowych, których łączna szerokość wynosi do 57 modułów. Ważne, aby każdy aparat posiadał odpowiednie gniazdo dostosowane do szyny grzebieniowej Acti9.
