Szyna łączeniowa ( sztyftowa ) N-L1-N-L2-N-L3 3P+N 12 modułów 100A, Acti9 | A9XPH512 Schneider Electric

Opis i Kluczowe Cechy

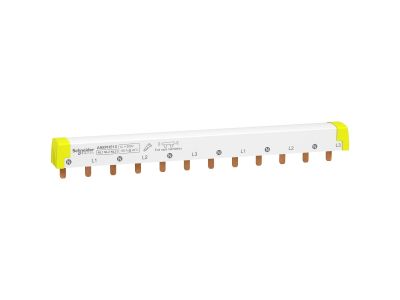

Szyna łączeniowa sztyftowa Acti9 A9XPH512 (3P+N, 12 modułów, 100 A) to dedykowane akcesorium do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Dzięki konstrukcji sztyftowej oraz układzie N-L1-N-L2-N-L3 umożliwia równomierne rozprowadzenie zasilania dla trzech faz i przewodu neutralnego, co upraszcza okablowanie i zwiększa przejrzystość instalacji. 12-modułowa długość (204 mm) pokrywa typową szerokość kilku aparatów, a prąd znamionowy 100 A gwarantuje rezerwę obciążenia w standardowych obwodach rozdzielczych.

• 3P+N (N-L1-N-L2-N-L3): gotowy rozkład szyn fazowych i neutralnych – minimalizuje ryzyko pomyłek podczas łączenia oraz skraca czas montażu.
• Prąd znamionowy 100 A: wysoka obciążalność prądowa pozwala na stosowanie szyny w obwodach głównych i podrozdzielniach bez ryzyka przeciążenia.
• 12 modułów (204 mm): optymalna długość do równoczesnego zasilania nawet 12 aparatów modułowych (np. wyłączników, rozłączników) na wspólnej szynie TH35.
• Konstrukcja sztyftowa: szpilki ułatwiają wpięcie w zaciski aparatów, eliminują konieczność stosowania dodatkowych przewodów i poprawiają estetykę rozdzielnicy.
• Kompatybilność z systemem Acti9: zaprojektowana do współpracy z aparaturą modułową Schneider Electric Acti9, ale pasuje również do standardowych urządzeń z zaciskami sztyftowymi (zgodnie z DIN).

Zgodność z Normami

Szyna łączeniowa A9XPH512 została wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Jako element systemu Acti9 spełnia wymagania norm DIN oraz IEC/EN dotyczących osprzętu rozdzielnic, co gwarantuje niezawodność i powtarzalność parametrów.

Zastosowanie

Szyna łączeniowa sztyftowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i przejrzyste połączenie trzech faz oraz przewodu neutralnego z kilkoma aparatami modułowymi. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielniach budynków mieszkalnych, użyteczności publicznej oraz przemysłowych.
• Zasilaniu grup wyłączników nadprądowych, rozłączników izolacyjnych lub styczników modułowych.
• Instalacjach wymagających zachowania kolejności faz N-L1-N-L2-N-L3 – np. w układach zasilania gwarantowanego (UPS) lub rozdzielnicach do zasilania urządzeń IT.
• Modernizacji istniejących rozdzielnic – uporządkowanie okablowania i zmniejszenie liczby połączeń przewodowych.

Wskazówki Montażowe

Montaż i demontaż szyny łączeniowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia w rozdzielnicy. Szynę należy zamontować na szynie TH35 (DIN) w wyznaczonym polu rozdzielnicy. Przed wpięciem sztyftów w aparaty upewnij się, że zaciski są poluzowane – po wsunięciu szyny dokręć je zgodnie z momentem podanym w dokumentacji producenta. Przekroje przewodów doprowadzających faz i neutralnego dobierz do prądu znamionowego obwodu (zalecane minimum 25 mm² dla 100 A w zależności od warunków). Nie przekraczaj prądu 100 A ciągłego na szynie.

FAQ

• Czy szynę można przyciąć na wymiar? Szyna A9XPH512 ma stałą długość 12 modułów (204 mm). Producent nie przewiduje przycinania – w przypadku potrzeby krótszego odcinka należy zastosować szynę o odpowiedniej liczbie modułów z serii Acti9 (np. A9XPH508 – 8 modułów).
• Jaki jest maksymalny prąd szyny? Prąd znamionowy wynosi 100 A – jest to wartość graniczna dla ciągłego obciążenia. Przy wyższych prądach konieczne jest zastosowanie szyny o większej obciążalności (np. 160 A) lub dodatkowych przewodów równoległych.
• Czy szyna pasuje do aparatów innych producentów? Tak, o ile aparaty mają standardowe zaciski sztyftowe (średnica 4 mm) i szerokość modułu 18 mm. Szyna jest kompatybilna z większością urządzeń modułowych montowanych na szynie TH35, jednak dla pewności zaleca się sprawdzenie otworów w zaciskach aparatu.
