Szyna symetryczna DIN do skrzynek 164 35x 7,5mm | NSYAMRD16357TB Schneider Electric

Opis i Kluczowe Cechy

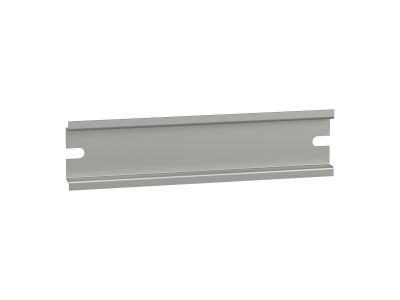

Szyna symetryczna DIN o symbolu NSYAMRD16357TB przeznaczona do montażu w skrzynkach rozdzielczych. Długość 164 mm oraz profil 35 x 7,5 mm (zgodny z profilem TH35) zapewniają kompatybilność z szeroką gamą aparatury modułowej. Konstrukcja symetryczna ułatwia instalację w różnych orientacjach, co zwiększa elastyczność aranżacji wnętrza rozdzielnicy.

• Długość 164 mm: Pozwala na zamocowanie kilku elementów modułowych w kompaktowej przestrzeni skrzynki, optymalizując wykorzystanie miejsca.
• Profil 35 x 7,5 mm (TH35): Standardowy wymiar szyny DIN gwarantujący uniwersalne mocowanie wyłączników, styczników, przycisków i innych urządzeń z zaczepem na szynę.
• Symetryczna budowa: Umożliwia montaż zarówno w pozycji poziomej, jak i pionowej, bez konieczności stosowania dodatkowych adapterów.
• Przeznaczenie do skrzynek: Zaprojektowana z myślą o instalacji w typowych obudowach rozdzielczych z systemem mocowania szyn.
• Solidna konstrukcja: Zapewnia stabilne i trwałe oparcie dla aparatury, co wpływa na bezpieczeństwo całej instalacji.

Zgodność z Normami

Szyna spełnia wymagania europejskiego standardu DIN (profil TH35) oraz posiada oznaczenie CE. Jest przeznaczona do montażu w rozdzielnicach zgodnych z obowiązującymi przepisami.

Zastosowanie

Szyna DIN stanowi uniwersalną podstawę do mocowania aparatury modułowej w rozdzielnicach elektrycznych i skrzynkach rozdzielczych. Znajduje zastosowanie w:

• Montażu wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków w domowych oraz przemysłowych rozdzielnicach.
• Tworzeniu szaf sterowniczych i rozdzielnic w automatyce budynkowej i przemysłowej.
• Instalacjach tymczasowych i stałych, gdzie wymagana jest szybka i powtarzalna organizacja aparatury.
• Modernizacji istniejących rozdzielnic – szyna umożliwia łatwe dodawanie nowych modułów bez konieczności wymiany całej obudowy.

Wskazówki Montażowe

Montaż szyny oraz aparatury modułowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szynę mocuje się na dedykowanych uchwytach w skrzynce rozdzielczej – zaleca się prowadzenie szyny poziomo, z zachowaniem odstępów wentylacyjnych. Przekrój przewodów oraz moment dokręcania śrub zacisków aparatury należy dobierać zgodnie z dokumentacją techniczną poszczególnych urządzeń.

FAQ

• Jaka jest długość szyny? Długość szyny wynosi 164 mm.
• Czy szyna pasuje do standardowych rozdzielnic? Tak, posiada profil TH35 (35 mm szerokości, 7,5 mm wysokości) zgodny z normą DIN, montowana w większości rozdzielnic i obudów z mocowaniem na szynę.
• Do jakich urządzeń można użyć tej szyny? Do wszystkich aparatów modułowych z zaczepem na szynę DIN TH35 – wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków, przełączników, przekaźników itp.
