Szyna prądowa łączeniowa - widełkowa SW3F 16 12M80A | 81994006 Simet

Opis i Kluczowe Cechy

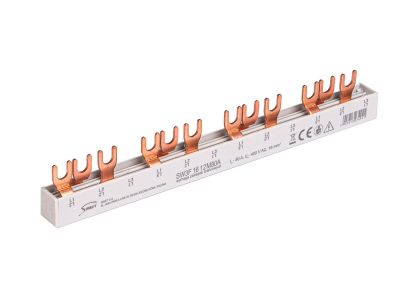

Szyna prądowa łączeniowa widełkowa SW3F 16 12M 80A to profesjonalny komponent elektroinstalacyjny zaprojektowany przez renomowanego producenta SIMET. Jest to rozwiązanie dedykowane do efektywnego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach niskiego napięcia. Szyna charakteryzuje się konstrukcją trójfazową (3F), co pozwala na równoległe zasilanie rzędów wyłączników nadmiarowoprądowych, różnicowoprądowych oraz innych aparatów modułowych o standardowej szerokości modułu 18 mm.

• Prąd znamionowy 80A: Wysoka obciążalność prądowa wynosząca 80 Amperów pozwala na stosowanie szyny w obwodach o znacznym poborze mocy, gwarantując stabilność termiczną i minimalizację strat energii.
• Konstrukcja widełkowa: Specjalnie wyprofilowane styki typu widełkowego zapewniają pewny docisk pod zaciskami śrubowymi aparatury, co eliminuje ryzyko powstawania łuku elektrycznego na skutek luźnych połączeń.
• Długość 12 modułów: Optymalna długość odpowiadająca 12 modułom (12M) pozwala na szybkie uzbrojenie standardowego rzędu w rozdzielnicy bez konieczności docinania elementu.
• Przekrój 16 mm²: Zastosowanie miedzianego przewodnika o przekroju poprzecznym 16 mm² przekłada się na doskonałą przewodność elektryczną i odporność na przeciążenia.

Zgodność z Normami

Produkt został wykonany z najwyższej jakości materiałów izolacyjnych i przewodzących, co potwierdza jego zgodność z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szyna spełnia wymagania normy IEC/EN 61439-1, co jest gwarancją, że komponent przeszedł testy wytrzymałości dielektrycznej oraz odporności na prądy zwarciowe. Izolacja wykonana z tworzywa samogasnącego podnosi poziom bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

Zastosowanie

Szyna SW3F 16 12M 80A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest niezastąpiona wszędzie tam, gdzie wymagana jest wysoka estetyka montażu oraz niezawodność połączeń elektrycznych. Idealnie sprawdza się w:

• Rozdzielnicach głównych i piętrowych w budynkach wielorodzinnych.
• Szafach sterowniczych w zakładach produkcyjnych.
• Instalacjach fotowoltaicznych przy łączeniu zabezpieczeń strony AC.
• Modernizacjach istniejących instalacji, gdzie kluczowe jest uporządkowanie okablowania.

Wskazówki Montażowe

Podczas montażu szyny widełkowej SIMET należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zaciskowe aparatów powinny być dokręcone z momentem zalecanym przez producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić optymalny styk elektryczny.
• Czystość styków: Przed montażem należy upewnić się, że widełki szyny oraz zaciski aparatów są wolne od zanieczyszczeń i tlenków.
• Zabezpieczenie końców: W przypadku docinania szyny na krótsze odcinki, należy bezwzględnie zastosować dedykowane zaślepki końcowe, aby zachować odpowiedni stopień ochrony i odstępy izolacyjne.
• Pozycjonowanie: Szynę należy umieścić w dolnej lub górnej części zacisków windowych aparatury, dbając o to, by widełki weszły centralnie pod podkładkę zacisku.

FAQ

1. Czy szynę można skracać?
Tak, szynę można dociąć do wymaganej długości przy użyciu odpowiednich narzędzi (np. piłki do metalu), pamiętając o późniejszym oczyszczeniu krawędzi i założeniu izolacyjnych zaślepek końcowych.

2. Czy szyna pasuje do aparatury wszystkich producentów?
Szyna jest kompatybilna z większością aparatury modułowej posiadającej zaciski przystosowane do przyłączy widełkowych. Przed montażem warto sprawdzić rozstaw zacisków w specyfikacji danego aparatu.

3. Jaki jest stopień ochrony tej szyny?
Szyna posiada izolację zewnętrzną chroniącą przed dotykiem bezpośrednim, jednak stopień ochrony całego układu zależy od obudowy (rozdzielnicy), w której zostanie zamontowana.
