Szyna prądowa łączeniowa - widełkowa SW1F 16 12M80A | 81993006 Simet

Opis i Kluczowe Cechy

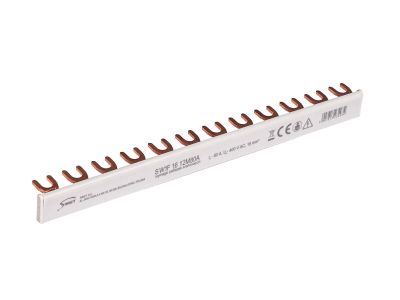

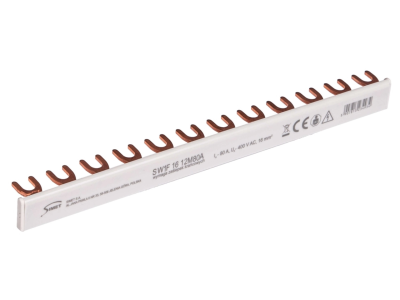

Szyna prądowa łączeniowa widełkowa SW1F 16 12M80A to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta SIMET. Produkt ten służy do sprawnego i bezpiecznego mostkowania aparatury modułowej w rozdzielnicach elektrycznych. Dzięki zastosowaniu miedzi o wysokiej przewodności, szyna umożliwia przesył prądu o natężeniu znamionowym do 80 A, co czyni ją idealnym rozwiązaniem dla standardowych instalacji domowych oraz przemysłowych. Konstrukcja 12-modułowa (12M) pozwala na jednoczesne połączenie do 12 modułów aparatury o szerokości 18 mm każdy, co znacząco skraca czas montażu i eliminuje konieczność tworzenia kłopotliwych mostków z przewodów giętkich.

• Typ widełkowy: Zapewnia stabilne połączenie pod zaciskami śrubowymi aparatury, minimalizując rezystancję styku.
• Prąd znamionowy 80 A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania szyny.
• Długość 12 modułów: Optymalny wymiar do standardowych rzędów w rozdzielnicach, z możliwością docięcia do wymaganej długości.
• Wysoka jakość izolacji: Zastosowane tworzywo izolacyjne gwarantuje bezpieczeństwo użytkowania i odporność na przebicia elektryczne.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szyna SW1F 16 12M80A spełnia wymagania normy PN-EN 61439-1, co potwierdza jej przydatność do stosowania w nowoczesnych zestawach rozdzielczych i sterowniczych niskiego napięcia. Materiały użyte do produkcji są odporne na starzenie oraz posiadają odpowiednią klasę palności, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego w obiektach budowlanych.

Zastosowanie

Szyna widełkowa SIMET znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowana do łączenia wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych wyposażonych w zaciski przystosowane do przyłączy widełkowych. Dzięki swojej sztywności i precyzji wykonania, jest niezastąpiona w prefabrykacji rozdzielnic, gdzie liczy się estetyka, przejrzystość połączeń oraz niezawodność mechaniczna układu zasilania.

Wskazówki Montażowe

Podczas instalacji szyny prądowej SW1F 16 12M80A należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zaciskowe aparatury powinny być dokręcone z momentem zalecanym przez producenta aparatu (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić trwały styk elektryczny.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi i tworzyw sztucznych, a następnie dokładnie gratować krawędzie i oczyścić szynę z opiłków metalu.
• Zaślepki końcowe: Zaleca się stosowanie dedykowanych zaślepek izolacyjnych na końcach dociętej szyny, aby zachować odpowiedni stopień ochrony i zapobiec przypadkowemu dotknięciu części pod napięciem.
• Pozycjonowanie: Widełki szyny powinny być precyzyjnie umieszczone w gniazdach zaciskowych pod zaciskiem windowym lub śrubowym, zależnie od konstrukcji aparatu.

FAQ

Czy szynę można stosować z aparaturą innych producentów?
Tak, szyna SW1F 16 12M80A jest kompatybilna z większością aparatury modułowej dostępnej na rynku, o ile posiada ona zaciski przystosowane do przyłączy widełkowych o standardowym rozstawie modułów 18 mm.

Jaki jest maksymalny prąd pracy tej szyny?
Maksymalny prąd znamionowy wynosi 80 A. Należy jednak pamiętać, aby prąd obciążenia nie przekraczał wytrzymałości termicznej szyny oraz parametrów zabezpieczenia głównego w instalacji.

Czy szyna wymaga dodatkowej izolacji po docięciu?
Tak, po docięciu szyny na wymiar, odsłonięte miedziane części przewodzące muszą zostać zabezpieczone dedykowanymi końcówkami izolacyjnymi, aby zapewnić bezpieczeństwo i zgodność z normami ochrony przed dotykiem bezpośrednim.
