Szyna nośna TS35, 24M do rozdzielnic FWx24FT, FW2 | FZ24D Hager

Opis i Kluczowe Cechy

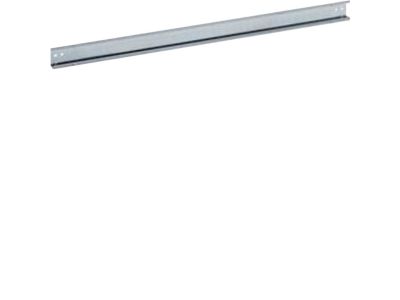

Szyna nośna TS35 o długości 24M (24 moduły) symbol FZ24D przeznaczona jest do stosowania w rozdzielnicach serii FWx24FT i FW2 firmy Hager. Umożliwia szybki i stabilny montaż aparatury modułowej na standardowej szynie DIN TH35, zapewniając uporządkowane rozmieszczenie elementów w rozdzielnicy.

• Długość 24M (24 moduły): Pozwala na zamontowanie do 24 modułów aparatury modułowej (szerokość 1M = 17,5 mm) w rozdzielnicach serii FW.
• Przeznaczona do rozdzielnic FWx24FT i FW2: Gwarantuje kompatybilność mechaniczną i łatwy montaż bez konieczności docinania szyny.
• Profil TS35 (szyna nośna): Zgodna z wymiarami aparatury modułowej typowymi dla instalacji natynkowych i podtynkowych.
• Wykonana z metalu: Zapewnia trwałość i stabilność mechaniczną podczas eksploatacji (w standardzie branżowym).
• Łatwy montaż na szynie TH35/DIN: Szyna mocowana jest w rozdzielnicy za pomocą odpowiednich uchwytów (brak w zestawie), co skraca czas instalacji.

Zgodność z Normami

Szyna nośna TS35 jest zgodna z wymaganiami norm europejskich dla szyn montażowych stosowanych w rozdzielnicach niskiego napięcia. Produkt posiada oznaczenie CE i jest przeznaczony do użytku w instalacjach elektrycznych zgodnych z aktualnymi przepisami. Brak szczegółowych numerów norm w dokumentacji producenta – zaleca się stosowanie zgodnie z wytycznymi dla rozdzielnic serii FW.

Zastosowanie

Szyna nośna FZ24D stanowi niezbędny element konstrukcyjny rozdzielnic serii FW. Znajduje zastosowanie w następujących scenariuszach:

• Montaż aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski, przełączniki) w rozdzielnicach FWx24FT i FW2.
• Tworzenie rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Systemy automatyki budynkowej wymagające uporządkowanego rozmieszczenia modułów sterujących.
• Modernizacja i rozbudowa istniejących rozdzielnic FW – szyna umożliwia dodawanie nowych modułów bez wymiany obudowy.

Wskazówki Montażowe

Montaż szyny nośnej oraz aparatury powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie rozdzielnicy. Szynę mocuje się w rozdzielnicy za pomocą dostarczonych przez producenta rozdzielnicy uchwytów (nie znajdują się w zestawie z szyną). Należy upewnić się, że szyna jest stabilnie osadzona i wypoziomowana. Aparaturę modułową zakłada się na szynę TH35 i zatrzaskuje zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego zabezpieczeń.

FAQ

• Czy szyna FZ24D pasuje do rozdzielnic innych serii niż FW? Szyna została zaprojektowana specjalnie do rozdzielnic FWx24FT i FW2. Kompatybilność z innymi rozdzielnicami może być ograniczona – zalecamy weryfikację wymiarów i sposobu mocowania.
• Jaka jest długość szyny w mm? Długość 24M odpowiada 24 modułom, co przy standardowej szerokości modułu 17,5 mm daje około 420 mm. Dokładny wymiar może się nieznacznie różnić – sprawdź w dokumentacji technicznej.
• Czy szyna jest metalowa? Tak, szyna wykonana jest ze stali ocynkowanej (standardowa dla szyn TS35 w rozdzielnicach). Zapewnia to odpowiednią wytrzymałość mechaniczną i ochronę przed korozją.
