Szyna nośna TS35, 12-modułowa do rozdzielnic FWx12FT, FW2 | FZ12D Hager

Opis i Kluczowe Cechy

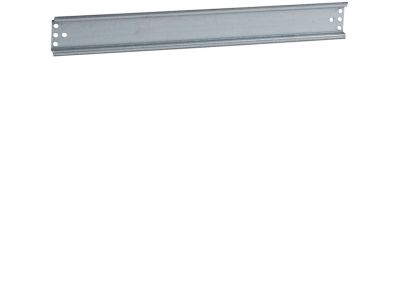

Szyna nośna TS35 o symbolu FZ12D, przeznaczona do rozdzielnic serii FWx12FT oraz FW2. Jest to 12-modułowy profil montażowy zgodny ze standardem DIN, służący do mocowania aparatury modułowej w rozdzielnicach elektrycznych. Dzięki pojemności 12 modułów umożliwia elastyczne konfigurowanie układów sterowania, sygnalizacji i zabezpieczeń.

• Profil TS35 (DIN): Zgodność z popularnym standardem profili montażowych, co gwarantuje kompatybilność z większością aparatury modułowej dostępnej na rynku.
• 12-modułowa pojemność: Pozwala na zabudowę 12 modułów osprzętu o standardowej szerokości 18 mm każdy, zapewniając optymalne wykorzystanie przestrzeni w rozdzielnicy.
• Dedykowana do rozdzielnic FWx12FT, FW2: Zaprojektowana z myślą o szybkim i pewnym montażu w wymienionych obudowach, co skraca czas instalacji.
• Symbol FZ12D: Jednoznaczna identyfikacja produktu, ułatwiająca zamawianie i gospodarkę magazynową.

Zgodność z Normami

Szyna nośna została zaprojektowana zgodnie z profilem TS35, który jest standardem w rozdzielnicach elektrycznych i aparaturze modułowej. Produkt posiada certyfikat CE, potwierdzający spełnienie wymogów unijnych.

Zastosowanie

Szyna nośna FZ12D stanowi podstawowy element konstrukcyjny do montażu aparatury modułowej w rozdzielnicach i tablicach rozdzielczych. Znajduje zastosowanie w:

• Instalacjach w rozdzielnicach serii FWx12FT i FW2 – jako dedykowany profil nośny.
• Budowie nowych rozdzielnic oraz modernizacji istniejących układów.
• Systemach automatyki budynkowej, gdzie wymagany jest uniwersalny montaż styczników, przekaźników, wyłączników i innych modułów.
• Przemysłowych szafach sterowniczych – jako element ujednolicający rozmieszczenie aparatury.

Wskazówki Montażowe

Montaż szyny nośnej oraz wszelkich prac w obrębie rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Szynę należy zamocować w rozdzielnicy zgodnie z instrukcją producenta obudowy – typowo za pomocą wkrętów lub zatrzasków na dedykowanych uchwytach. Profile mocowane są na stałe, a następnie na szynie umieszcza się aparaturę modułową, zatrzaskując ją na profilu TH35 (DIN). Należy upewnić się, że szyna jest wypoziomowana i stabilna. Momenty dokręcania oraz przekroje przewodów dla aparatury dobieraj zgodnie z dokumentacją techniczną poszczególnych urządzeń.

FAQ

• Jaka jest długość szyny? Szyna jest przeznaczona na 12 modułów, co odpowiada standardowej długości 216 mm (12 x 18 mm). Dokładne wymiary mogą nieznacznie różnić się w zależności od tolerancji produkcyjnych.
• Czy szyna pasuje do rozdzielnic innych producentów? Profil TS35 jest uniwersalny i pasuje do większości rozdzielnic i obudów przystosowanych do montażu aparatury modułowej. Zaleca się jednak weryfikację kompatybilności z konkretną obudową przed zakupem.
• Jaki jest symbol szyny? Symbol produktu to FZ12D.
