Szyna na rozłączniki NH1/2 szer.3, ZW160 | 2CPX039456R9999 ABB

Alternatywny kod produktu: 2CPX039456R9999

Opis i Kluczowe Cechy

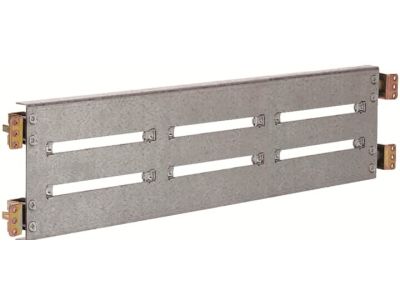

Szyna nośna 3-modułowa (szer. 3) do rozłączników NH1/2 (symbol 2CPX039456R9999) to element instalacji elektrycznej służący do stabilnego mocowania aparatury modułowej w szafach i rozdzielnicach. Zaprojektowana z myślą o kompaktowym montażu, zapewnia szczelne i trwałe połączenie rozłączników z obwodami zasilającymi.

• Szerokość 3 modułów: Umożliwia bezpośredni montaż rozłączników NH1/2 standardowej szerokości, bez konieczności stosowania adapterów.
• Materiał przewodzący (stal ocynkowana): Gwarantuje niską rezystancję styku i długotrwałą stabilność połączenia elektrycznego.
• Uniwersalny montaż: Możliwość mocowania do szyn DIN TH35 lub bezpośrednio do dna szafy/rozdzielnicy za pomocą wkrętów.
• Odpowiednia dla rozłączników NH1/2: Zapewnia precyzyjne i pewne osadzenie aparatury, minimalizując ryzyko luzowania się połączeń.
• Kolor szary (standard): Estetyczne dopasowanie do większości obudów elektrycznych i rozdzielnic przemysłowych.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących instalacji elektrycznych, w tym PN-EN 60715 dla szyn nośnych i PN-EN 60947-1 dla łączników niskonapięciowych. Posiada oznaczenie CE.

Zastosowanie

Szyna nośna 3-modułowa dedykowana jest do montażu rozłączników bezpiecznikowych typu NH1/2 w systemach rozdzielczych, szafach sterowniczych oraz tablicach elektrycznych.

• Instalacje przemysłowe – jako podstawa do montażu aparatury w rozdzielnicach średniego napięcia.
• Systemy zasilania awaryjnego – stabilne mocowanie rozłączników w układach rezerwowych.
• Pomieszczenia techniczne – organizacja aparatury w zwartej przestrzeni.
• Modernizacje instalacji – szybki montaż nowych rozłączników na istniejącej szynie.

Wskazówki Montażowe

Montaż szyny powinien zostać przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Szynę mocować do szyny DIN TH35 standardowymi zatrzaskami lub bezpośrednio do dna rozdzielnicy za pomocą wkrętów M4/M5 (w zależności od konstrukcji). Przed montażem aparatury należy upewnić się, że szyna jest odpowiednio wypoziomowana. Rozłączniki NH1/2 należy osadzać z lekkim dociskiem, aż do wyraźnego zatrzaśnięcia się na prowadnicy. Po zakończeniu prac sprawdzić szczelność połączeń i brak luzów mechanicznych.

FAQ

• Czy szyna jest kompatybilna z innymi typami rozłączników? Przeznaczona jest wyłącznie do montażu rozłączników NH1/2 o szerokości 3 modułów. Do innych typów aparatury należy dobrać odpowiednią szynę nośną.
• Jakie materiały stosowane są do produkcji szyny? Szyna wykonana jest ze stali ocynkowanej, co zapewnia odporność na korozję i niską rezystancję styku elektrycznego.
• Czy szyna może być stosowana w warunkach zewnętrznych? Produkt przeznaczony jest do montażu wewnątrz suchych pomieszczeń. W przypadku instalacji zewnętrznych należy zapewnić odpowiednią ochronę przed wilgocią i warunkami atmosferycznymi.
