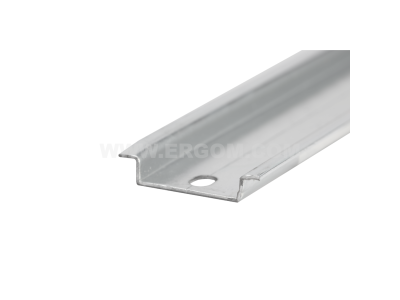

Szyna montażowa TSE 35/2 stal ocynkowana długość 2m | R34RR-05020101903 Ergom

Alternatywny kod produktu: TSE 35/2 (10 SZT.)

Opis i Kluczowe Cechy

Szyna montażowa TSE 35/2 o symbolu R34RR-05020101903 to element konstrukcyjny przeznaczony do mocowania aparatury modułowej w rozdzielnicach i szafach sterowniczych. Wykonana ze stali ocynkowanej, zapewnia długotrwałą odporność na korozję i stabilne podparcie dla montowanych urządzeń. Długość 2 metrów (2000 mm) pozwala na obsadzenie wielu modułów w jednym ciągu.

• Materiał – stal ocynkowana: ochrona przed rdzą i wilgocią, co gwarantuje trwałość nawet w podwyższonej wilgotności otoczenia.
• Długość 2 metrów: możliwość zabudowy dużej liczby modułów na jednej szynie, skracanie do potrzebnego wymiaru bez utraty właściwości.
• Profil TSE 35/2: standardowa geometria pasująca do większości aparatury modułowej montowanej na szynie TH35 (DIN 35 mm).
• Łatwość obróbki: szynę można ciąć na wymiar przy użyciu standardowych narzędzi, zachowując czystą krawędź.
• Kompatybilność z osprzętem: współpracuje z uchwytami montażowymi, listwami zaciskowymi i akcesoriami dedykowanymi do szyn DIN.

Zgodność z Normami

Szyna montażowa TSE 35/2 została wyprodukowana zgodnie z obowiązującymi europejskimi standardami dla szyn nośnych w rozdzielnicach niskiego napięcia (system DIN). Posiada certyfikat CE potwierdzający zgodność z wymaganiami Unii Europejskiej. Konstrukcja i wymiary odpowiadają powszechnie przyjętej normie branżowej dla szyn TH35.

Zastosowanie

Szyna TSE 35/2 jest uniwersalnym elementem mocującym, stosowanym w rozdzielnicach elektrycznych, szafach sterowniczych i pulpach operatorskich. Umożliwia szybki i uporządkowany montaż aparatury modułowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych i rozłączników w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja styczników, przekaźników i modułów sterujących w szafach automatyki.
• Mocowanie przycisków, przełączników i sygnalizatorów w pulpitach operatorskich.
• Organizacja okablowania w systemach rozdzielczych i sterowniczych wymagających szyn DIN.

Wskazówki Montażowe

Montaż szyny oraz późniejsze instalowanie na niej aparatury powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę mocuje się do podłoża (np. płyty montażowej) za pomocą wkrętów lub dedykowanych uchwytów, zachowując odstępy zgodne z dokumentacją techniczną. Po zamontowaniu szyny, poszczególne moduły zatrzaskuje się na niej, a w razie potrzeby zabezpiecza przed przesunięciem za pomocą zaślepek lub stoperów. Przekrój przewodów i siła docisku zacisków muszą być dobrane do prądu znamionowego zainstalowanych urządzeń.

FAQ

• Czy szyna TSE 35/2 nadaje się do montażu aparatury modułowej o szerokości 1 modułu (18 mm)? Tak, profil szyny jest zgodny ze standardem TH35 (DIN 35 mm), który jest podstawą dla wszystkich typowych modułów elektroinstalacyjnych. Można na niej montować aparaturę o dowolnej szerokości będącej wielokrotnością 18 mm.
• Czy stal ocynkowana zapewnia odporność na korozję w warunkach przemysłowych? Tak, powłoka cynkowa chroni przed rdzą nawet w środowiskach o podwyższonej wilgotności. W przypadku bardzo agresywnych atmosfer (kwasy, sole) zaleca się stosowanie szyn ze stali nierdzewnej – w ofercie dostępne są również warianty ze stali kwasoodpornej.
• Jak mogę skrócić szynę do potrzebnego wymiaru? Szynę można ciąć na wymiar za pomocą piły do metalu lub szlifierki kątowej. Po cięciu warto delikatnie opiłować krawędzie, aby usunąć zadziory i uniknąć uszkodzenia izolacji przewodów.
