Szyna montażowa TSE 35/15/2P stal ocynkowana długość 2m perforowana | R34RR-05020102803 Ergom

Alternatywny kod produktu: TSE 35/15/2P (10 SZT.)

Opis i Kluczowe Cechy

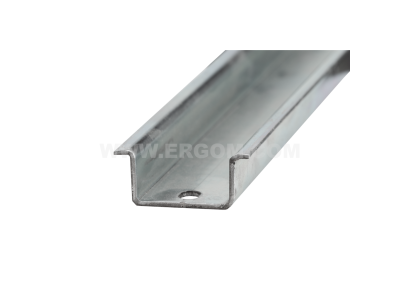

Szyna montażowa TSE 35/15/2P (symbol R34RR-05020102803) wykonana ze stali ocynkowanej, o długości 2 metrów, perforowana. Przeznaczona do montażu aparatury modułowej w rozdzielnicach i tablicach sterowniczych. Konstrukcja o profilu 35×15 mm zapewnia kompatybilność z typowymi szynami TH35 oraz odpowiednią sztywność mechaniczną.

• Materiał stal ocynkowana: zapewnia odporność na korozję w suchych pomieszczeniach rozdzielnic, wydłużając trwałość szyny.
• Długość 2 m: umożliwia zmontowanie kilkunastu urządzeń modułowych bez konieczności łączenia odcinków.
• Perforacja na całej długości: ułatwia precyzyjne mocowanie aparatów, zacisków i osprzętu, przyspieszając montaż.
• Profil 35×15 mm zgodny z TH35: pasuje do standardowego wyposażenia rozdzielnic i szaf sterowniczych (szyna DIN).
• Możliwość docinania na wymiar: można przyciąć do potrzebnej długości przy użyciu metalowej piły do metalu, co zwiększa elastyczność zabudowy.

Zgodność z Normami

Szyna jest zgodna z wymaganiami europejskich norm dla szyn montażowych typu TH35, stosowanych w aparaturze modułowej. Produkt spełnia wymogi certyfikacji CE. Nie posiada deklarowanych konkretnych numerów norm w dostarczonych danych, jednak konstrukcja oparta jest na standardach DIN/EN dla szyn perforowanych.

Zastosowanie

Szyna TSE 35/15/2P znajduje zastosowanie w rozdzielnicach elektrycznych niskiego napięcia, tablicach sterowniczych oraz systemach automatyki budynkowej, gdzie wymagana jest szybka i elastyczna zabudowa aparatury modułowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach gospodarczych i przemysłowych.
• Instalacja przycisków sterowniczych, przełączników i sygnalizatorów w szafach sterowniczych.
• Tworzenie szyn zbiorczych dla listew zaciskowych i modułów interfejsowych w systemach PLC.
• Zastosowanie w tablicach automatyki budynkowej do mocowania przekaźników, zasilaczy i kontrolerów.

Wskazówki Montażowe

Montaż szyny należy przeprowadzić przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu w rozdzielnicy. Szynę mocuje się do podłoża za pomocą wkrętów lub śrub (nie dołączonych) przez otwory perforowane. Przed montażem zaleca się sprawdzenie wytrzymałości podłoża. Docinanie szyny na wymiar wykonuje się przy użyciu piły do metalu – po cięciu usunąć ostre krawędzie. Moment dokręcania elementów mocujących należy dostosować do producenta wkrętów (zalecane minimum 2 Nm dla typowych połączeń). Dla zachowania odporności na korozję nie zaleca się nacinania powłoki cynkowej.

FAQ

• Czy szynę można przycinać na wymiar? Tak, szyna może być dowolnie docinana metalową piłą do metalu. Po przycięciu zaleca się zabezpieczenie przeciętej krawędzi przed korozją (np. farbą cynkową).
• Czy szyna pasuje do standardowej aparatury modułowej o szerokości 1 modułu (18 mm)? Tak, profil 35 mm jest zgodny z szyną TH35, na której montuje się aparaturę o dowolnej liczbie modułów (każdy moduł 18 mm). Perforacja ułatwia przesuwanie i blokowanie urządzeń.
• Jaka jest odporność na korozję szyny ocynkowanej? Stal ocynkowana zapewnia odporność na korozję w suchych pomieszczeniach wewnętrznych (klasa korozji C1–C2). W środowiskach wilgotnych lub agresywnych chemicznie zaleca się stosowanie szyn ze stali nierdzewnej.
