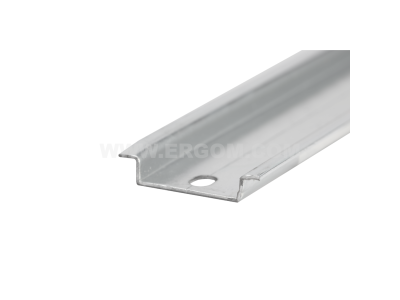

Szyna montażowa TSE 35/1 stal ocynkowana długość 1m | R34RR-05020101503 Ergom

Opis i Kluczowe Cechy

Szyna montażowa TSE 35/1 marki ERGOM to fundament nowoczesnych systemów rozdziału energii i automatyki przemysłowej. Wykonana z wysokogatunkowej stali poddanej procesowi cynkowania, charakteryzuje się wyjątkową odpornością na korozję oraz uszkodzenia mechaniczne. Standardowy profil typu TS35 (znany również jako szyna DIN lub szyna Euro) o wysokości 7,5 mm zapewnia pełną kompatybilność z szeroką gamą aparatury modułowej, taką jak wyłączniki nadprądowe, styczniki, złączki szynowe czy zasilacze. Długość wynosząca 1 metr pozwala na elastyczne dopasowanie elementu do wymiarów rozdzielnic i szaf sterowniczych poprzez precyzyjne docięcie na pożądany wymiar.

• Materiał: Stal ocynkowana galwanicznie, co gwarantuje długowieczność i estetyczny wygląd w trudnych warunkach eksploatacyjnych.
• Profil: Standardowy profil 35 mm zgodny z europejskimi normami montażowymi.
• Sztywność: Optymalna grubość materiału zapewnia stabilność osadzonej aparatury nawet przy pełnym obciążeniu szyny.
• Uniwersalność: Produkt dedykowany do montażu wewnątrz rozdzielnic niskiego napięcia oraz szaf automatyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych. Szyna TSE 35/1 spełnia wymagania normy PN-EN 60715, która precyzyjnie określa wymiary oraz tolerancje dla szyn montażowych przeznaczonych do mechanicznego mocowania urządzeń elektrycznych w rozdzielnicach. Dzięki zachowaniu tych standardów, instalator ma pewność, że każdy aparat modułowy posiadający certyfikowany zatrzask DIN będzie stabilnie i pewnie zamocowany, co eliminuje ryzyko poluzowania się komponentów pod wpływem drgań.

Zastosowanie

Szyna montażowa ERGOM znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz przemysłowym. Jest niezbędnym elementem przy budowie:

• Rozdzielnic mieszkaniowych i komercyjnych do montażu aparatury modułowej.
• Szaf sterowniczych w systemach automatyki budynkowej i przemysłowej (PLC, przekaźniki).
• Układów zasilania awaryjnego i systemów UPS.
• Skrzynek przyłączeniowych w instalacjach fotowoltaicznych.

Dzięki swojej konstrukcji, szyna umożliwia szybką reorganizację układu aparatów oraz łatwą rozbudowę istniejących systemów bez konieczności wiercenia dodatkowych otworów w płycie montażowej.

Wskazówki Montażowe

Podczas instalacji szyny TSE 35/1 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Cięcie: Do skracania szyny zaleca się używanie dedykowanych gilotyn do szyn DIN, co pozwala na uzyskanie czystej krawędzi bez zadziorów i uszkodzenia warstwy ocynku.
• Mocowanie: Szynę należy przytwierdzać do podłoża za pomocą wkrętów lub nitów w odstępach nieprzekraczających 20-30 cm, aby zapobiec ugięciom pod ciężarem ciężkiej aparatury (np. dużych styczników).
• Uziemienie: W przypadku wykorzystywania szyny jako elementu przewodzącego (np. dla złączek ochronnych PE), należy zapewnić odpowiedni kontakt elektryczny z obudową lub szyną zbiorczą uziemiającą.
• Odstępy: Należy zachować odpowiedni dystans od ścianek obudowy, aby umożliwić swobodne operowanie zatrzaskami aparatów.

FAQ

1. Czy szyna TSE 35/1 posiada otwory montażowe?
Standardowa wersja TSE 35/1 jest zazwyczaj dostarczana jako profil pełny (bez perforacji), co pozwala instalatorowi na samodzielne wyznaczenie punktów mocowania zgodnie z indywidualnym projektem rozdzielnicy.

2. Czy stal ocynkowana nadaje się do stosowania na zewnątrz?
Stal ocynkowana galwanicznie jest przeznaczona głównie do zastosowań wewnętrznych. W przypadku montażu na zewnątrz, szyna musi znajdować się w obudowie o odpowiednim stopniu ochrony IP (minimum IP54/IP65), aby uniknąć bezpośredniego kontaktu z czynnikami atmosferycznymi.

3. Jakie obciążenie wytrzymuje szyna o długości 1m?
Nośność szyny zależy od gęstości punktów podparcia. Przy prawidłowym zamocowaniu do płyty montażowej, szyna bez problemu utrzymuje pełną obsadę standardowej aparatury modułowej.
