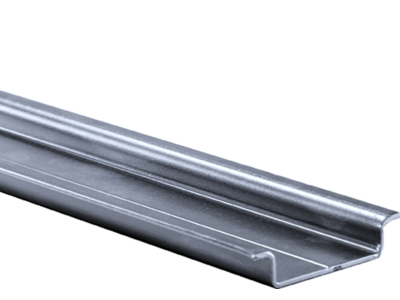

Szyna montażowa TS35 wysokość 7,5mm, stal cynkowana,1m | 80035000 Simet

Opis i Kluczowe Cechy

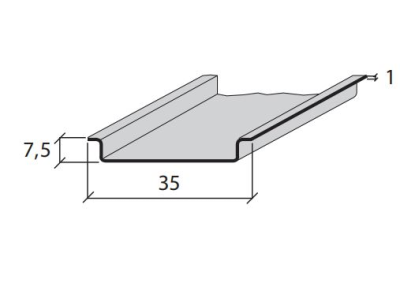

Szyna montażowa TS35 o wysokości 7,5 mm marki SIMET to fundamentalny element konstrukcyjny stosowany w nowoczesnych rozdzielnicach elektrycznych oraz szafach sterowniczych. Wykonana z wysokogatunkowej stali poddanej procesowi cynkowania, charakteryzuje się wyjątkową odpornością na korozję oraz uszkodzenia mechaniczne, co gwarantuje długowieczność instalacji nawet w wymagających warunkach przemysłowych. Standardowa szerokość profilu wynosząca 35 mm (zgodna z normą DIN) zapewnia pełną kompatybilność z szeroką gamą aparatury modułowej, takiej jak wyłączniki nadprądowe, styczniki, przekaźniki czy złączki szynowe.

• Wysoka sztywność konstrukcyjna: Profil o wysokości 7,5 mm zapewnia optymalny balans między lekkością a wytrzymałością na obciążenia statyczne montowanych komponentów.
• Powłoka antykorozyjna: Warstwa cynku skutecznie chroni stal przed utlenianiem, co jest kluczowe w środowiskach o podwyższonej wilgotności.
• Uniwersalność: Standard TS35 (DIN) to najpopularniejszy system montażowy w elektrotechnice, umożliwiający szybki zatrzaskowy montaż aparatury.
• Długość handlowa: Odcinek o długości 1 metra pozwala na elastyczne docięcie szyny do konkretnych wymiarów obudowy lub szafy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi systemów nośnych w elektrotechnice. Szyna spełnia wymagania normy PN-EN 60715, która precyzyjnie określa wymiary i tolerancje dla szyn profilowych przeznaczonych do montażu aparatury elektrycznej. Dzięki zachowaniu tych standardów, instalator ma pewność, że każdy aparat modułowy posiadający certyfikację DIN będzie stabilnie i bezpiecznie osadzony na szynie, eliminując ryzyko luzów czy przypadkowego wypięcia elementu.

Zastosowanie

Szyna TS35 marki SIMET znajduje szerokie zastosowanie w wielu sektorach branży elektro-technicznej:

• Budownictwo mieszkaniowe: Montaż aparatury zabezpieczającej w domowych rozdzielnicach elektrycznych.
• Przemysł i Automatyka: Budowa zaawansowanych szaf sterowniczych, w których wymagany jest uporządkowany montaż sterowników PLC, zasilaczy oraz modułów I/O.
• Infrastruktura energetyczna: Wykorzystanie w szafkach kablowych i złączach pomiarowych.
• Modernizacje: Idealna do renowacji starych systemów rozdzielczych i dostosowywania ich do nowoczesnych standardów modułowych.

Wskazówki Montażowe

Podczas instalacji szyny TS35 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Cięcie: Do skracania szyny zaleca się używanie dedykowanych gilotyn do szyn DIN, co pozwala na uzyskanie czystej krawędzi bez zadziorów i bez uszkodzenia powłoki cynkowej.
• Mocowanie do podłoża: Szynę należy przykręcać za pomocą śrub z łbem płaskim lub nitów, zachowując odpowiednie odstępy między punktami mocowania (zazwyczaj co 15-20 cm), aby zapobiec ugięciom pod ciężarem aparatury.
• Pozycjonowanie: Należy zapewnić odpowiedni dystans od ścianek obudowy, aby umożliwić swobodne operowanie zatrzaskami aparatów modułowych.
• Uziemienie: W przypadku wykorzystywania szyny jako elementu przewodzącego (np. dla złączek ochronnych PE), należy upewnić się, że styk elektryczny między szyną a konstrukcją wsporczą jest zapewniony poprzez usunięcie izolacji w miejscu styku lub zastosowanie dedykowanych zacisków.

FAQ

1. Czy szyna posiada otwory montażowe?
Opis dotyczy standardowego profilu TS35. W zależności od konkretnej partii produkcyjnej szyny mogą być pełne lub perforowane. W przypadku szyn pełnych, otwory należy wykonać samodzielnie w miejscach optymalnych dla danej konstrukcji.

2. Czy stal cynkowana może być stosowana na zewnątrz?
Tak, stal cynkowana posiada wysoką odporność na korozję, jednak w przypadku bezpośredniego narażenia na ekstremalne warunki atmosferyczne lub agresywne środowisko chemiczne, zaleca się stosowanie obudów o odpowiednim stopniu ochrony IP.

3. Jakie obciążenie wytrzymuje szyna o wysokości 7,5 mm?
Szyna o wysokości 7,5 mm jest przeznaczona do standardowej aparatury modułowej. W przypadku montażu bardzo ciężkich transformatorów lub dużych falowników, zaleca się stosowanie szyn o wysokości 15 mm (tzw. szyn głębokich) dla zwiększenia sztywności konstrukcji.
