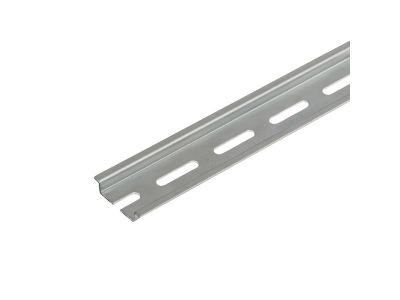

Szyna montażowa perforowana, TS 35X7.5/LL 2M/ST/ZN, stalowa ocynkowana | 0514500000 Weidmuller

Opis i Kluczowe Cechy

Szyna montażowa perforowana TS 35X7.5/LL 2M/ST/ZN marki Weidmuller to fundament nowoczesnych systemów rozdziału energii i automatyki przemysłowej. Wykonana z wysokiej jakości stali, poddanej procesowi cynkowania, charakteryzuje się wyjątkową odpornością mechaniczną oraz ochroną przed korozją. Standardowy profil typu TS 35, znany również jako szyna DIN, posiada wymiary 35 mm szerokości oraz 7,5 mm wysokości, co czyni go uniwersalnym rozwiązaniem dla większości modułowej aparatury elektrycznej dostępnej na rynku.

• Perforacja typu LL: Podłużne otwory montażowe ułatwiają precyzyjne pozycjonowanie szyny w obudowie oraz pozwalają na szybki montaż bez konieczności uciążliwego wiercenia dodatkowych punktów mocowania.
• Materiał i wykończenie: Stal ocynkowana gwarantuje długowieczność konstrukcji nawet w warunkach podwyższonej wilgotności panującej wewnątrz rozdzielnic.
• Długość handlowa: Odcinek o długości 2 metrów pozwala na optymalne docięcie szyny do indywidualnych potrzeb projektu, minimalizując odpady materiałowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu instalacyjnego. Szyna spełnia wymagania normy DIN EN 60715, co zapewnia pełną kompatybilność z urządzeniami takimi jak wyłączniki nadmiarowo-prądowe, styczniki, złączki szeregowe oraz zasilacze montowane na szynę 35 mm. Precyzja wykonania gwarantuje, że zatrzaski aparatury będą trzymać się pewnie i stabilnie, co jest kluczowe dla bezpieczeństwa eksploatacji instalacji elektrycznych.

Zastosowanie

Szyna TS 35X7.5/LL znajduje szerokie zastosowanie w profesjonalnym sektorze elektro-technicznym. Jest niezbędnym elementem przy budowie:

• Rozdzielnic elektrycznych niskiego napięcia w budownictwie mieszkaniowym i przemysłowym.
• Szaf sterowniczych w systemach automatyki i utrzymania ruchu.
• Obudów kasetowych dla systemów teleinformatycznych.
• Punktów rozdziału energii w instalacjach fotowoltaicznych.

Dzięki swojej uniwersalności, szyna ta stanowi bazę dla montażu złączek torowych, przekaźników, sterowników PLC oraz aparatury zabezpieczającej.

Wskazówki Montażowe

Podczas instalacji szyny TS 35X7.5/LL 2M/ST/ZN zaleca się przestrzeganie poniższych wytycznych technicznych:

• Cięcie: Do skracania szyny należy używać dedykowanych gilotyn do szyn montażowych, co zapobiega deformacji profilu i niszczeniu warstwy ocynku na krawędziach.
• Mocowanie: Zaleca się stosowanie śrub z łbem płaskim, aby nie kolidowały one z mechanizmem zatrzaskowym montowanej aparatury.
• Rozstaw punktów podparcia: Aby uniknąć ugięcia szyny pod ciężarem ciężkich komponentów (np. dużych zasilaczy), punkty mocowania do podłoża powinny być rozmieszczone w regularnych odstępach, nie przekraczających 500 mm.
• Uziemienie: W przypadku wykorzystywania szyny jako szyny ochronnej (PE), należy upewnić się, że styk elektryczny z obudową jest zapewniony poprzez usunięcie warstwy izolacyjnej w miejscu styku lub zastosowanie odpowiednich zacisków uziemiających.

FAQ

• Czy szynę można stosować na zewnątrz? Szyna jest wykonana ze stali ocynkowanej, co chroni ją przed korozją, jednak w przypadku montażu zewnętrznego powinna znajdować się wewnątrz obudowy o odpowiednim stopniu ochrony IP.
• Jaka jest maksymalna waga aparatury na 1 metr bieżący? Nośność zależy od gęstości punktów podparcia, jednak profil 7,5 mm jest dedykowany do standardowej aparatury modułowej. Dla bardzo ciężkich komponentów zaleca się stosowanie szyn o wysokości 15 mm.
• Czy perforacja LL osłabia konstrukcję? Perforacja jest zaprojektowana tak, aby zachować optymalny balans pomiędzy wytrzymałością mechaniczną a łatwością montażu, zgodnie z wytycznymi producenta Weidmuller.
